Brytyjski standardowy krótki łańcuch spawany 3,2-25,4 mm.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | Łańcuch łącza skręconego | Tworzywo: | Stop itp |
|---|---|---|---|
| Obróbka powierzchniowa: | Chromowanie itp | Struktura: | Łańcuch spawany doczołowo |
| Kolor: | Malowany zgodnie z zapotrzebowaniem klienta | Standardowe lub niestandardowe: | Standard |
| Podkreślić: | Brytyjski standardowy łańcuch ogniwowy,łańcuszek o krótkim skoku do maszyn włókienniczych,łańcuszek o krótkim skoku według standardów GB |
||
opis produktu
Brytyjski standardowy krótki łańcuch spawany 3,2-25,4 mm.
Przegląd produktu
British Standard short link welded chain to kompaktowy okrągły łańcuch stalowy, dostarczany w wymiarach nominalnych od 1/8 do 1 cali (3,20-25,40 mm).długość łącza L i szerokość łącza W, wraz z oddzielnymi wartościami obciążenia badawczego, obciążenia przerywającego i masy odniesienia.końcówka i podstawa obciążenia są potwierdzone dla rzeczywistej obsługi.
Niniejszy produkt jest spawanym łańcuchem o okrągłym łączeniu, a nie łańcuchem przesyłowym o łączeniu skrętowym lub łańcuchem rolkowym British Standard.zweryfikowany numer British StandardPrzed wyceny i użyciem należy potwierdzić te elementy, a także stopień stali, proces spawania, metodę badania i zakres certyfikatu.
Szybkie specyfikacje
- Kategoria produktu: Z spawanymi krótkimi łańcuchami o łączności okrągłej ze stali -> kompaktowa forma łańcucha o łączności dla zespołów łańcuchów ogólnego użytku, odróżniona od łańcuchów z rolkami, kręgami i łańcuchów przesyłowych o łączności skrętowej.
- Zakres wielkości nominalnych: 1/8 do 1 cala. / D 3,20 do 25,40 mm -> obsługuje wybór średnicy pręta i istniejącego rozmiaru łańcucha.
- Główne wymiary wiązania: D, L i W -> potwierdź średnicę pręta, długość wiązania i szerokość wiązania w stosunku do elementu sprzężenia, próbki lub zatwierdzonego rysunku.
- Dostarczone obciążenie badawcze: 200-12,150 kg -> zachowane jako odrębna wartość badawcza; należy potwierdzić podstawę jednostki siły i procedurę badania.
- Podawane obciążenie przełomowe: od 400 do 24 300 kg -> nie posiada WLL, MWL ani SWL i nie posiada uprawnień do podnoszenia.
- Masa odniesienia: od 11,40 do 870 kg na 200 stóp dla B.F. i od 11,74 do 896 kg na 200 stóp dla H.D.G. -> przydatna do szacowania opakowania, obsługi i przewozu.
- Konstrukcja spawana: Łańcuch spawany na wstrzykiwacz, określony w dostarczonych danych -> należy potwierdzić procedurę spawania, obróbkę cieplną i kryteria akceptacji.
- Opcje powierzchni: B.F. / referencja własnego koloru, pokryta, galwanizowana na gorąco lub malowana zgodnie ze specyfikacją -> przed zamówieniem należy uzgodnić dokładny kod wykończenia i środowisko korozyjne.
Główne parametry techniczne
| Specyfikacja | Obciążenie badawcze | Złamanie ładunku | Waga netto 200 stóp (kg) | ||||
| D | L | W | |||||
| w | mm | mm | mm | kg | kg | B.F. | H.D.G. |
| 1/8 | 3.20 | 16 | 12 | 200 | 400 | 11.40 | 11.74 |
| 5/32 | 4.00 | 18.5 | 14.5 | 300 | 600 | 18.60 | 19.00 |
| 3/16 | 4.70 | 19 | 17 | 400 | 800 | 26.20 | 27.00 |
| 7/32 | 5.50 | 20 | 19 | 550 | 1100 | 36.80 | 38.00 |
| 1/4 | 6.35 | 22 | 21 | 750 | 1500 | 50.00 | 51.50 |
| 5/16 | 7.94 | 26.5 | 27.2 | 1200 | 2400 | 80.00 | 82.40 |
| 3/8 | 9.50 | 30 | 32 | 1700 | 3400 ` | 122.00 | 125.70 |
| 7/16 | 11.11 | 34 | 36 | 2300 | 4600 | 164.00 | 169.00 |
| 1/2 | 12.70 | 39 | 43 | 3000 | 6000 | 210.00 | 216.00 |
| 5/8 | 15.80 | 45 | 53 | 4700 | 9400 | 334.00 | 344.00 |
| 3/4 | 19.00 | 55 | 63 | 6800 | 13600 | 485.00 | 499.00 |
| 7/8 | 22.20 | 64 | 74 | 9250 | 18500 | 656.00 | 675.00 |
| 1 | 25.40 | 73 | 84 | 12150 | 24300 | 870.00 | 896.00 |
Przewodnik do wyboru i zapytania
Krok 1: Potwierdź, że wymagany produkt to spawany kręgowy łańcuch krótkich ogniw ze stali brytyjskiego wzoru i podaj dokładny standardowy numer,zatwierdzony rysunek lub próbka fizyczna, jeżeli wymagana jest wymiana.
Krok 2: Potwierdź wielkość nominalną, wymiary D/L/W, całkowitą długość łańcucha na kawałek, liczbę długości, tolerancję długości, układ końcowego łącza i wszelkie akcesoria.
Krok 3: Należy określić rzeczywistą obsługę, w tym ogólne zastosowanie urządzeń przemysłowych, morskich, rolniczych, zabezpieczających, barierowych lub sprzętu OEM, wraz ze statycznym, dynamicznym, wstrząsowym,zmęczenie i warunki środowiskowe.
Krok 4: Potwierdzenie podstawy obciążenia i ograniczenia.obsługi personelu lub innego zastosowania o kluczowym znaczeniu dla bezpieczeństwa wymaga odrębnej certyfikowanej specyfikacji.
Krok 5: Potwierdzenie jakości stali, obróbki cieplnej, procesu spawania, tolerancji wymiarowej, obróbki powierzchni, grubości powłoki, narażenia na korozję i temperatury użytkowania.
Krok 6: Potwierdzenie certyfikatu materiału, certyfikatu badania serii, wymogu strony trzeciej lub klasowego, w stosownych przypadkach, oznakowania, identyfikowalności, opakowania, ilości, miejsca przeznaczenia i wymaganego czasu dostawy.
Struktura
Okrągłe łącza stalowe łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie łącznie
Zalety spawania, badań i selekcji
- Geometria krótkich łączy zapewnia bardziej kompaktową kopertę łączy niż średnie i długie łącze łańcucha handlowego, co może pomóc, gdy trzeba kontrolować przestrzeń montażową i zaangażowanie łączy.
- Wybór według średnicy nominalnej nie jest wystarczający; D, L i W należy dopasować do haczyków, kajdan, przewodników, kieszeni, łączy końcowych lub próbek zamiennych.
- Jakość spawania powinna być kontrolowana poprzez uzgodniony proces produkcji, inspekcję wymiarów i plan badań.
- Obciążenie robocze, współczynnik konstrukcyjny i dopuszczalne warunki eksploatacji muszą być ustalone przez odpowiedzialnego inżyniera lub stosowną normę produktu..
- Wykonanie galwanizacji na gorąco zmienia masę gotową i może wymagać potwierdzenia grubości powłoki i przejrzystości wymiarowej.
- Masa referencyjna na 200 stóp wspiera planowanie oferty, pakowania i przewozu; ostateczna masa wysyłki powinna opierać się na rzeczywistej długości, wykończeniu i opakowaniu.
- W zależności od potwierdzonej specyfikacji produkcji można omawiać długości cięcia, ciągłe długości, powiększone lub specjalne łącza końcowe, oznakowanie i opakowanie.
Atrybuty niestandardowe
- Kategoria produktu: Powszechnie stosowany spawany łańcuch skrzyżowy -> nie jest łańcuchem przekładni z rolkami, kręgosłupami lub skrzyżowymi.
- Nazwa rynku: British Standard Short Link Chain -> "short link" jest preferowanym terminem produktu; "short pitch" może być zachowany tylko jako drugorzędne frazy wyszukiwania.
- Standard odniesienia: wzór brytyjskiego standardu, dokładna nazwa ma zostać potwierdzona -> nie podawać konkretnego numeru BS, dopóki nie zostaną zweryfikowane stopień, klasa, wymiary, tolerancje, oznakowanie i badania.
- Wielkość nominalna: 1/8 do 1 cala. / D 3,20-25,40 mm -> dopasowanie D razem z L i W.
- Materiał: Należy potwierdzić jakość stali -> dostarczone słownictwo "stop" koliduje z porównywalnymi komercyjnymi tabelami węglowymi / stali łagodnej.
- Konstrukcja: konstrukcja spawana wraz z wstrzykiwaczem, podana w dostarczonych danych -> proces spawania, obróbka cieplna i zakres kontroli wymagają potwierdzenia.
- Dane o obciążeniu: tylko obciążenie badawcze i obciążenie przerywające -> nie zgłasza się WLL, SWL, MWL ani klasy podnoszenia.
- Obsługa powierzchniowa: B.F. / referencja własnego koloru, elektroplacowanie, H.D.G. lub malowanie -> chromowanie należy potwierdzić jako specyficzny wymóg techniczny.
- Długość dostaw: Należy potwierdzić -> podać długość ciągłej lub ciętej, tolerancje, łącza końcowe, opakowanie i ilość.
- Zakres certyfikatu: Zgodnie z wymaganiami projektu -> producent, materiał, badanie serii, strona trzecia lub zakres klasy muszą zostać uzgodnione przed złożeniem oferty.
Jak to działa
Axial force enters one link -> Bearing contact transfers force to the adjoining link -> The welded round-link body carries the chain tension -> Force continues through the interlinked chain path -> The specified finish provides surface protection
Wnioski
General engineering assemblies | Marine non-lifting service | Agricultural equipment | Barriers and suspension systems | Transport securing subject to approved lashing design | Workshop and construction accessories | OEM chain assemblies
Certyfikacje i zalety
Kontrola i certyfikacja mogą być zorganizowane zgodnie z potwierdzoną normą produktu, uzgodnionym zakresem badań, identyfikowalnością materiału i procedurą zatwierdzania przez organizację, do której skierowano wniosek.Certyfikacja klasy jest uzależniona od możliwości zastosowania produktu i potwierdzenia przed zamówieniem.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

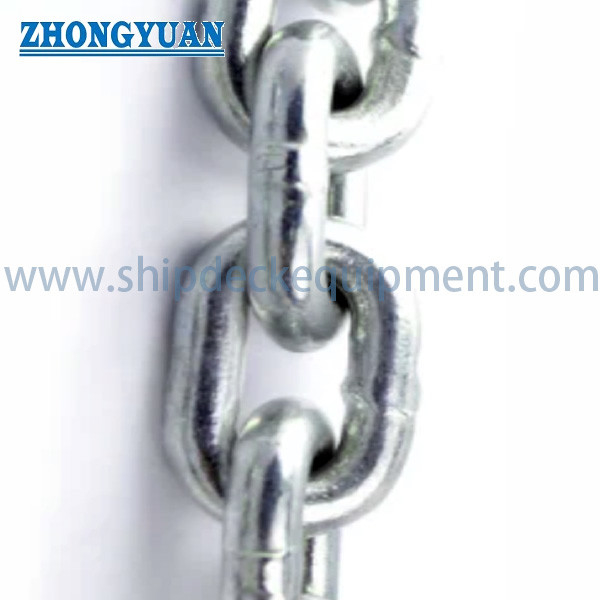

Rysunek i zdjęcia
Częste pytania
P1: Czy ten łańcuch może być używany do podnoszenia lub podnoszenia nad głową?
A1: Nie na podstawie dostarczonych danych. W tabeli podano obciążenie próbne i obciążenie przerywające, ale nie podano WLL/SWL, stopień podnoszenia, współczynnik konstrukcji, oznakowanie lub zweryfikowaną normę łańcucha podnoszącego.Należy uznać produkt za niepodnoszący, chyba że uzgodniono odrębną certyfikowaną specyfikację łańcucha podnoszącego..
P2: Czy łańcuch spawany krótkim ogniwem standardowego typu British Standard jest taki sam jak łańcuch walcowy standardowego typu British Standard?
Odpowiedź 2: Nie. Produkt ten to zepchnięty ze sobą, spawany, okrągły łańcuch ze stali określony przez D, L i W. W łańcuchach z rolkami lub łańcuchami z kręgosłupami standardowymi używa się płytek, szpil, kręgów / rolków i kołnierzy,z różnym układem wymiarowym i obciążeniem.
P3: Jakie informacje są wymagane do oferty?
A3: Należy podać dokładny standard lub próbkę, wielkość nominalną i D / L / W, wymaganą długość i ilość, rzeczywistą bazę obsługi i obciążenia, stopień stali, obróbkę cieplną, wykończenie,wymóg certyfikatu i badania, oznakowanie, opakowanie, miejsce dostawy i wymagany czas dostawy.
