Korejski standard łańcucha łączy. Spawane krótkie i długie łącze do użytku przemysłowego i morskiego

Łańcuch ogniwowy typu koreańskiego | Krótkie i długie ogniwa spawane do zastosowań przemysłowychi morskichPrzegląd produktu

Łańcuch ogniwowy typu koreańskiego to ogólnego przeznaczenia spawany łańcuch z okrągłymi ogniwami, dostarczany w wykonaniu z krótkimi i długimi ogniwami do zastosowań przemysłowych, morskich, rolniczych i rybackich. Każde zamknięte ogniwo jest wykonane z okrągłej stali i spawane zgrzeiną oporową. Wybór opiera się na rozmiarze nominalnym, rzeczywistej średnicy materiału, wewnętrznej długości ogniwa, wewnętrznej szerokości, długości dostarczanej sztuki, wykończeniu i zamierzonym środowisku pracy.

Dostępny asortyment obejmuje rozmiary nominalne 3–19 mm, standardowe długości sztuk 10, 15 lub 30 m oraz przybliżone wagi sztuk 4,50–78,28 kg. Termin „koreański standard” jest traktowany na tej stronie jako komercyjna seria wymiarowa, ponieważ nie podano żadnego konkretnego numeru normy KS, klasy łańcucha ani certyfikowanej wydajności mechanicznej. Łańcuch nie może być stosowany do podnoszenia, holowania, zawieszania personelu, cumowania ani zabezpieczania ładunku, chyba że oddzielnie zatwierdzona klasa łańcucha, dopuszczalne obciążenie robocze, obciążenie próbne i minimalna siła zrywająca zostaną potwierdzone na piśmie.

Szybka specyfikacja

Forma produktu: spawany łańcuch z okrągłymi ogniwami → elastyczny łańcuch ogólnego przeznaczenia, a nie łańcuch rolkowy lub łańcuch przenośnikowy z ogniwami zagiętymi.

• Wzory ogniw: krótkie ogniwo i długie ogniwo → wybierać w zależności od zwartości, artykulacji, luzu mocowania i geometrii zastosowania.
• Zakres rozmiarów nominalnych: 3–19 mm → rzeczywista średnica materiału w dostarczonej tabeli mieści się w zakresie od 3,0 do 19,0 mm.
• Standardowa długość sztuki: 10 m, 15 m lub 30 m w zależności od rozmiaru → przydatne do planowania zwojów, wiązek, szpul i cięcia na wymiar projektu.
• Konstrukcja: ogniwa z okrągłej stali z zamknięciem spawanym zgrzeiną oporową → spójność spawania i usuwanie zadziorów są kluczowymi punktami kontroli.
• Wykończenie powierzchni: galwanizowane elektrolitycznie w dostarczonej formie → grubość powłoki, środowisko korozyjne i wszelkie alternatywne wykończenia powinny być potwierdzone przed wyceną.
• Przybliżona waga sztuki: 4,50–78,28 kg → wspiera obliczenia dotyczące pakowania, obsługi, transportu i zapasów.
• Klasyfikacja obciążenia: WLL, obciążenie próbne i minimalna siła zrywająca nie są dostarczane → ta strona nie klasyfikuje łańcucha jako łańcucha do podnoszenia, holowania ani zabezpieczania ładunku.
• Główne parametry techniczne

Rozmiar nominalny

Wzór krótkiego ogniwa: zapewnia bardziej zwartą skok i mniejsze odstępy między ogniwami → przydatne tam, gdzie preferowany jest kontrolowany ruch łańcucha, kompaktowe przechowywanie lub zmniejszona długość otwarcia.

• Wzór długiego ogniwa: zapewnia większe otwarcie wewnętrzne i mniej ogniw na danej długości → przydatne tam, gdzie ważny jest luz mocowania, zaczepianie lub przechodzenie elementu przez ogniwo.
• Wybór musi uwzględniać wymiary pasującego haka, szekli, sworznia, koła zębatego lub prowadnicy. Same te wymiary nie potwierdzają kompatybilności z napędzanym systemem przenoszenia lub skalibrowanym systemem przenośnikowym.
• Przewodnik wyboru i zapytania

Krok 1: Potwierdź geometrię krótkiego lub długiego ogniwa i wybierz dokładny rozmiar nominalny, średnicę materiału, długość wewnętrzną i szerokość wewnętrzną z tabeli.

Krok 2: Podaj zastosowanie: ogólne połączenie, bariera, zawieszenie, ciągnięcie, pomocniczy przenośnik, sprzęt rybacki / sieciowy, zastosowanie rolnicze lub serwis pomocniczy morski.

Krok 3: Potwierdź, czy łańcuch nie jest obciążony, czy wymaga udokumentowanego WLL, obciążenia próbnego, minimalnej siły zrywającej, klasy łańcucha, obróbki cieplnej lub wydajności zmęczeniowej.

Krok 4: Określ klasę materiału i środowisko korozyjne. Potwierdź stal węglową lub stal nierdzewną, wymóg galwanizacji elektrolitycznej, grubość powłoki i ewentualne narażenie na działanie słonej wody.

Krok 5: Potwierdź dostarczoną długość, liczbę sztuk, tolerancję cięcia na wymiar, układ ogniw końcowych, akcesoria łączące i metodę pakowania, taką jak zwój, wiązka, szpula, bęben lub paleta.

Krok 6: Podaj zakres inspekcji i dokumentacji, ilość, miejsce docelowe i wymagany czas dostawy. Dostarcz rysunek, próbkę lub wymiary pasujących części, gdy zamienność jest krytyczna.

Struktura

Pręt stalowy okrągły | Uformowane ogniwa owalne | Złącze spawane zgrzeiną oporową | Geometria krótkiego lub długiego ogniwa | Powierzchnia galwanizowana elektrolitycznie | Pakowanie w standardowych długościach lub cięte na wymiar projektu

Produkcja, spawanie i kontrola jakości

Średnica pręta okrągłego i geometria formowania ogniw powinny być kontrolowane razem, ponieważ rozmiar nominalny, rzeczywista średnica pręta, długość wewnętrzna i szerokość wewnętrzna nie zawsze są identyczne.

• Spawanie zgrzeiną oporową powinno tworzyć ciągłe, zamknięte ogniwo. Nadmiar spoiny, ostre zadziory i szkodliwe występy powierzchni powinny być usuwane bez nadmiernego zmniejszania lokalnego przekroju pręta.
• Spójność kształtu i skoku ogniw jest ważna dla płynnej artykulacji, pakowania i kompatybilności z pasującymi elementami, prowadnicami lub nieprecyzyjnymi układami przenoszenia.
• Przygotowanie powierzchni i galwanizacja elektrolityczna powinny być określone z uwzględnieniem grubości powłoki i środowiska korozyjnego. Narażenie na działanie morza lub warunków zewnętrznych może wymagać innego systemu ochrony.
• Rutynowa inspekcja może obejmować wizualną ocenę stanu spoiny, próbkowanie wymiarowe, weryfikację dostarczonej długości, sprawdzanie wagi sztuki i inspekcję powłoki.
• Testy mechaniczne muszą być zgodne z uzgodnioną klasą łańcucha i standardem akceptacji. Ogólna tabela wymiarowa nie zastępuje certyfikacji WLL, obciążenia próbnego ani siły zrywającej.
• Atrybuty niestandardowe

Oznaczenie rynkowe: Łańcuch ogniwowy typu koreańskiego → komercyjna seria wymiarowa z krótkimi i długimi ogniwami; należy potwierdzić dokładny numer KS.

• Typ ogniwa: Krótkie ogniwo / Długie ogniwo → wybierać w zależności od zwartości, artykulacji i luzu mocowania.
• Rozmiar nominalny: 3–19 mm → patrz dostarczona tabela; rzeczywista średnica pręta może różnić się od oznaczenia nominalnego.
• Konstrukcja: Ogniwo okrągłe spawane zgrzeiną oporową → ciągłość spoiny i profil gotowego złącza wymagają inspekcji.
• Materiał: Klasa materiału do potwierdzenia → opcje stali węglowej lub stali nierdzewnej powinny być poparte dokumentacją materiałową.
• Obróbka powierzchni: Galwanizowana elektrolitycznie → grubość powłoki i alternatywne wykończenia do potwierdzenia zgodnie ze środowiskiem użytkowania.
• Długość dostawy: standardowe sztuki 10 / 15 / 30 m → można omówić cięcie na wymiar projektu i pakowanie.
• Certyfikacja: Inspekcja SGS lub inna inspekcja strony trzeciej dostępna na życzenie → zakres, przedmioty testów i kryteria akceptacji muszą być uzgodnione przed złożeniem zamówienia.
• Jak to działa

Ogniwo końcowe jest połączone z odpowiednim elementem mocującym lub zespołem → Spawane ogniwa artykulują względem siebie → Łańcuch podąża wymaganą ścieżką połączenia, zawieszenia lub ciągnięcia → Obciążenie i zużycie są rozłożone na kolejne ogniwa zgodnie z zatwierdzonym zastosowaniem i znamionową wytrzymałością łańcucha

Zastosowania

Ogólne połączenia przemysłowe | Bariery i układy zawieszenia | Sprzęt rolniczy | Akcesoria rybackie i sieciowe | Serwis pomocniczy morski | Pomocnicze układy ciągnięcia lub przenośniki nieprecyzyjne | Zespoły wykonane na zamówienie

Inspekcja, testowanie i dokumentacja

Inspekcja wymiarowa, wizualna inspekcja spoin, weryfikacja dostarczonej długości i wagi, inspekcja powłoki, certyfikaty materiałowe i inspekcja strony trzeciej mogą być zorganizowane zgodnie z zakresem zamówienia. Testy obciążenia próbnego, siły zrywającej, zmęczenia lub łańcucha podnosnikowego wymagają uzgodnionej klasy łańcucha i standardu akceptacji. Inspekcja SGS, certyfikacja KS, oznaczenie WLL lub certyfikacja klasy nie są domyślnie wliczone i muszą być potwierdzone przed wyceną.

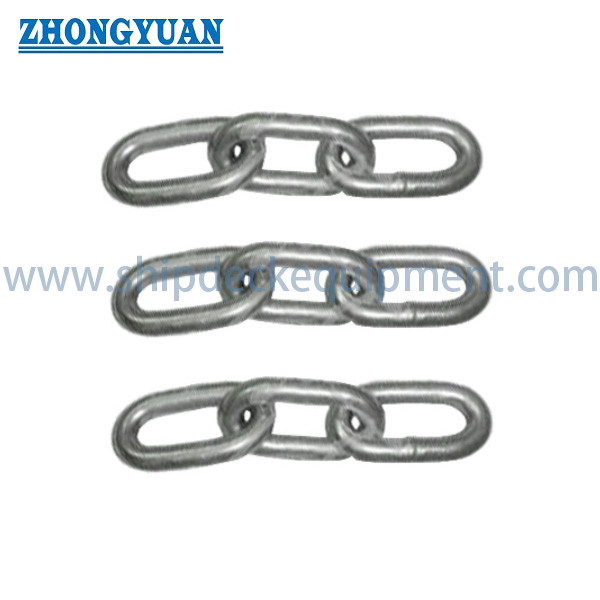

Rysunek i zdjęcia

FAQ

P1: Czy ten łańcuch ogniwowy typu koreańskiego nadaje się do podnoszenia lub holowania?

O1: Nie na podstawie dostarczonej tabeli wymiarowej. Nie podano żadnej klasy łańcucha, WLL, obciążenia próbnego ani minimalnej siły zrywającej. Użycie do podnoszenia, holowania, cumowania i zabezpieczania ładunku wymaga oddzielnie zatwierdzonej specyfikacji i dokumentacji testowej.

P2: Jaka jest praktyczna różnica między łańcuchem z krótkimi a długimi ogniwami?

O2: Łańcuch z krótkimi ogniwami ma bardziej zwartą skok i mniejsze odstępy między ogniwami. Łańcuch z długimi ogniwami zapewnia większe otwarcie wewnętrzne i może ułatwić zaczepienie do haków, sworzni lub elementów mocujących. Przed wyborem należy sprawdzić wymiary pasującego elementu i ścieżkę ruchu.

P3: Jakie informacje są wymagane do wyceny?

O3: Potwierdź typ ogniwa, rozmiar nominalny, rzeczywistą średnicę materiału, wymiary wewnętrzne, klasę materiału, wykończenie i grubość powłoki, dostarczoną długość, ilość, zastosowanie, wymagane obciążenie znamionowe lub testy, dokumenty inspekcyjne, pakowanie, miejsce docelowe i czas dostawy.
