Norweski standardowy spawany łańcuch o okrągłym ogniwie dla zastosowań morskich i przemysłowych

Norweski standardowy spawany łańcuch o okrągłym ogniwie dla zastosowań morskich i przemysłowych

Przegląd produktu

Norweski standard spawany łańcuch o okrągłych ogniwach jest dostarczany do serii wymiarowych powszechnie sprzedawanych jako łańcuch norweskiego wzoru, o nominalnej średnicy pręta od 3,5 mm do 19 mm.Łańcuch składa się z wzajemnie powiązanych okrągłych ogniw stalowych utworzonych i spawanych w ciągłe długościJest przeznaczony do ogólnego użytku morskiego, rybołówstwa, rolnictwa, leśnictwa, zawieszenia, łączenia, bariery i usług przemysłowych, w których odpowiednia jest określona geometria łącza i podstawa obciążenia.

Podane dane zawierają wymiary łącza, masę jednostkową, odniesienie do obciążenia przełomowego i standardową długość podaży.obciążenie dowodowe, warunki obróbki cieplnej lub certyfikacja łańcucha podnoszącego.lub kalibrowane przekładnie wymagają oddzielnie potwierdzonej normy, stopień, reżim badań weryfikacyjnych, oznakowanie i zakres certyfikatu.

Szybkie specyfikacje

• Rodzaj produktu: Z spawanymi w błyskawiczny sposób łańcuchami o okrągłych łącznikach → elastycznymi łącznikami złączanymi do połączenia ogólnego, zawieszenia i obsługi użyteczności publicznej.
• Nominalna średnica pręta: 3,5 ̇19 mm → obejmuje lekkie łańcuchy użyteczności publicznej poprzez większe rozmiary ogólnego użytku.
• Długość ogniwa wewnętrznego: 18 ̇57 mm → wpływa na złączenie, kompatybilność mocowania i liczbę ogniw na metr.
• Szerokość wewnętrznego łącznika: 5,5 ̇ 27 mm → należy sprawdzić w stosunku do haków, kajdan, szpil i innych elementów łączących.
• Masę jednostkową: 0,25−8,00 kg/m → obsługuje obsługę, pakowanie, przewóz i obliczenia całkowitej masy zespołu.
• Poziom przełomowy odniesienia: 500-14.000 kgf z podanej tabeli → wyłącznie ostateczna wartość odniesienia, nie deklarowany WLL.
• Wykończenie powierzchniowe: samobarwne, galwanizowane elektrycznie, galwanizowane na gorąco lub malowane → wybierz zgodnie z ekspozycją na korozję i dopasowaniem wymiarowym.
• Format dostaw: standardowe długości cięcia 30 ∼ 100 m w zależności od wielkości → długie, końcowe i opakowane, należy potwierdzić przed ofertą.

Główne parametry techniczne

Poziom obciążenia i przeznaczenie

• Obciążenie przełomowe jest siłą odniesienia, przy której oczekuje się, że próbka badawcza nie zadziała; nie jest to dopuszczalne obciążenie robocze i nie może być bezpośrednio stosowane jako WLL.
• Nie podano dla tej serii żadnych limitów obciążenia roboczego, współczynnika bezpieczeństwa, obciążenia przeciwobciążenia, klasy łańcucha, warunków obróbki cieplnej ani standardów akceptacji.
• Produkt standardowy powinien być traktowany jako łańcuch spawany ogólnego przeznaczenia, chyba że w specyfikacji zakupu określono certyfikowane obowiązki podnoszenia, wiązania lub nośności.
• W przypadku podnoszenia powietrznego lub podnoszenia łańcucha, podać odrębną specyfikację łańcucha podnoszącego zawierającą stosowną normę, klasę, WLL, próbę odporności, próbę pękania, identyfikowalność, oznakowanie,i świadectwo kontroli.
• W przypadku stosowania koła kołowego, koła kieszonkowego, dźwigni lub skrzyni biegów należy potwierdzić rozmiar koła, tolerancje wymiarowe, kalibrację, twardość i kompatybilność koła;samych podanych wymiarów nie określają przydatności do przesyłu.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdź nominalną średnicę pręta i wymaganą długość/szerokość ogniwa wewnętrznego na podstawie rysunku klienta, próbki referencyjnej, haczyka, kajdanki, szpilki lub mocu.

Krok 2: Wskazać faktyczne opłaty: ogólne, rybołówstwa, rolnictwa, leśnictwa, zawieszenia, bariery, zabezpieczenia, przenoszenia, wiązania lub podnoszenia.Obowiązki określone jako obciążenie wymagają odrębnej specyfikacji technicznej.

Krok 3: Potwierdzenie klasy materiału, obróbki cieplnej, wymaganego obciążenia WLL lub obciążenia przeciwprężnego, minimalnej siły łamania, tolerancji wymiarowej, akceptacji spawania i identyfikowalności, jeżeli są to wymagania projektu.

Krok 4: W zależności od środowiska wybierz wykończenie samobarwne, galwanizowane elektrycznie, galwanizowane na gorąco lub malowane.

Krok 5: Należy podać całkowitą długość, długość cięcia na kawałek, ilość, wymagania związane z końcem lub dopasowaniem, metodę pakowania oraz to, czy łańcuch jest dostarczany luźny, zwinięty, złączony lub pakowany w wiadrach / pudełkach.

Krok 6: Potwierdzić zakres kontroli i dokumentacji, miejsce dostawy, wymagany czas dostawy oraz dostarczyć rysunek, próbkę lub zdjęcie, jeżeli wymagana jest dokładna zgodność z norweskim wzorem.

Budowa

Okrągły stalowy pręt. Formowane połączenia. Zszyte połączenie. Przygotowanie i owijanie spawania. Opcjonalna obróbka cieplna.lub określonego opakowania

Produkcja i kontrola jakości

• Identyfikacja stali przychodzącej i kontrola średnicy pręta powinny być dopasowane do zamówionej klasy materiału; ogólny opis "żelazo" nie jest wystarczający dla łańcucha objętego obciążeniem.
• Formowanie łączy powinno kontrolować długość wewnętrzną, szerokość wewnętrzną, wyrównanie łączy i skręcenie, tak aby sąsiednie łącza wyrabiały się bez lokalnego wiązania.
• Wylotowanie przy użyciu wstrzykiwacza powinno wytworzyć kompletne połączenie wokół sekcji łącza.
• Kontrola wymiarów powinna obejmować średnicę pręta, odległość/długość wewnątrz, szerokość wewnątrz, całkowitą długość cięcia oraz wagę jednostki, w przypadku gdy jest to określone.
• Badanie wizualne powierzchni spań i połączeń powinno wykrywać pęknięcia, niepełne stopienie, ostre płetwy, nadmierne niezgodności i wady powłoki, które mogą mieć wpływ na obsługę lub obsługę.
• Badania wytrzymałościowe, próbki pęknięcia, badania twardości, weryfikacja materiału i świadectwo osoby trzeciej są organizowane tylko wtedy, gdy jest to określone w specyfikacji zakupu.
• Wybór galwanizacji na gorąco lub innej powłoki należy dokonywać z uwzględnieniem ekspozycji na korozję, ciągłości powłoki, przegubowania ogniw i kompatybilności wymiarowej z łącznikami.

Atrybuty niestandardowe

• Podstawa standardowa: norweski wzór wymiarowy, dokładny numer NS do potwierdzenia → dostarczona tabela nie wskazuje na identyfikowalne norweskie standardowe oznaczenie.
• Rodzaj łańcucha: spawany okrągły łańcuch łącznikowy → dostarczana geometria jest konwencjonalnym wzorem łącznika okrągłego, a nie potwierdzonym łańcuchem łącznikowym.
• Zakres rozmiarów: 3,5 / 5 / 6,5 / 8 / 10 / 11 / 13 / 16 / 19 mm → wybierz według geometrii łącza, obowiązku serwisowego i wymaganej podstawy obciążenia.
• Materiał: stal węglowa lub stal stopowa, która ma zostać potwierdzona → chemika materiału i obróbka cieplna muszą odpowiadać wymaganej wartości.
• Proces spawania: spawanie błyskawiczne → procedura spawania, akceptacja spawania i zakres badań zależą od specyfikacji projektu.
• Obsługa powierzchniowa: samobarwione / galwanizowane elektrycznie / galwanizowane na gorąco / malowane → wybrane pod kątem środowiska korozyjnego i wolności od elementów sprzężenia.
• Dane o obciążeniu: odniesienie do obciążenia przełomowego z dostarczonej tabeli → nie WLL i nie wystarczające do ustalenia przydatności do podnoszenia.
• Długość dostaw: 30-100 m na sztukę standardową w zależności od rozmiaru → długie cięcia na zamówienie i opakowanie dostępne po potwierdzeniu.
• Kontrola: Kontrola producenta lub świadectwo ze strony strony trzeciej zgodnie z zamówieniem → SGS lub inna kontrola nie jest uwzględniona, chyba że jest to określone.

Geometria łańcucha i ścieżka ładunku

End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment

Wnioski

Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation

Inspekcja i certyfikacja

Inspekcja i dokumentacja mogą być zorganizowane zgodnie z zamówionym obowiązkiem, identyfikowalnością materiału, planem badań i wymaganiami klienta.raport wymiarowy, certyfikat materiału, sprawozdanie z powłoki, sprawozdanie z badania dowodowego lub badania rozbicia oraz sprawozdanie ze świadectwa osoby trzeciej, jeżeli jest to określone.

Certyfikat: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta, dostępny tylko w przypadku potwierdzonego cła na produkt, zakresu kontroli i procedury zatwierdzenia;nie jest dostarczany domyślnie.

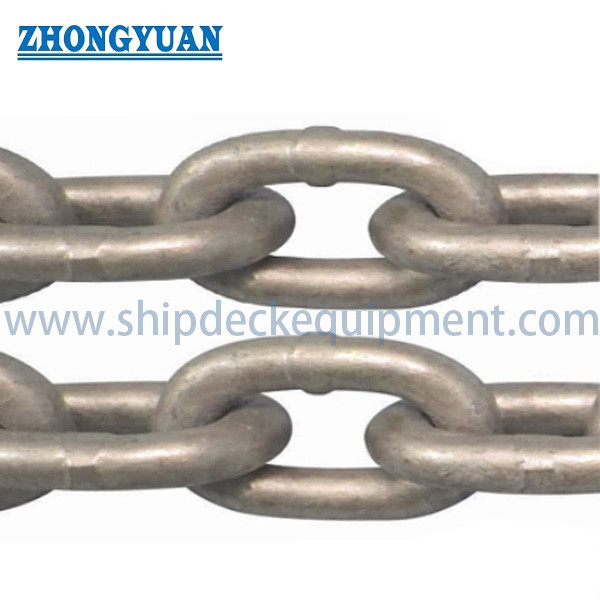

Rysunek i zdjęcia

Częste pytania

P1: Czy obciążenie przełomowe w tabeli jest takie samo jak ograniczenie obciążenia roboczego?

A1: Nie. Tabela przedstawia odniesienie do obciążenia przełomowego w kgf. WLL wymaga określonej klasy łańcucha, współczynnika bezpieczeństwa, wymogu badania przełomowego, zamierzonego obowiązku i obowiązującej normy.Obciążenie awaryjne nie może być używane bezpośrednio jako obciążenie robocze.

P2: Czy ten łańcuch norweskiego standardu może być używany do podnoszenia powietrza?

A2: Nie tylko na podstawie dostarczonej tabeli. Wykorzystanie podnoszenia powietrznego wymaga oddzielnie określonego i certyfikowanego łańcucha podnoszącego z potwierdzoną jakością materiału, obróbką cieplną, WLL, obciążeniem odpornym,minimalna siła rozbicia, oznakowanie, identyfikowalność i zgodność z obowiązującą normą łańcucha podnoszącego.

P3: Jakie informacje są potrzebne do dokładnej oferty?

A3: Należy podać średnicę nominalną, długość i szerokość ogniw wewnętrznych, przeznaczenie, materiał lub stopień, wykończenie, całkowita długość i długość cięcia, wyposażenie końcowe, ilość, wymaganą podstawę obciążenia/badania, zakres certyfikatu,opakowania, miejsca przeznaczenia oraz rysunku lub próbki, jeżeli wymagana jest dokładna zgodność.
