Łańcuch ogniwowy DIN 763 | Testowany, nieskalibrowany łańcuch zgodny z normą niemiecką do użytku morskiego i przemysłowego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | Łańcuch łącza skręconego | Tworzywo: | Stal stopowa o wysokiej wytrzymałości na rozciąganie, poddana obróbce cieplnej. |
|---|---|---|---|
| Obróbka powierzchniowa: | Ocynkowane, malowane na czarno, cynkowane ogniowo, malowane proszkowo | Struktura: | Łańcuch spawany doczołowo |
| Funkcja: | Odporny na ciepło | Rozmiar łańcucha: | 2mm do 32mm |
| Kolor: | Kolor własny, czerwony, zielony lub na Twoją prośbę | Aplikacja: | Przemysł okrętowy, przemysł żelazny i stalowy, przemysł naftowo-chemiczny, kopalnia węgla |
| Podkreślić: | Niemiecka norma DIN 763 łańcuch,łańcuch z długimi ogniwami Niemiecka norma,normy EN z długimi ogniwami łańcucha |
||
opis produktu

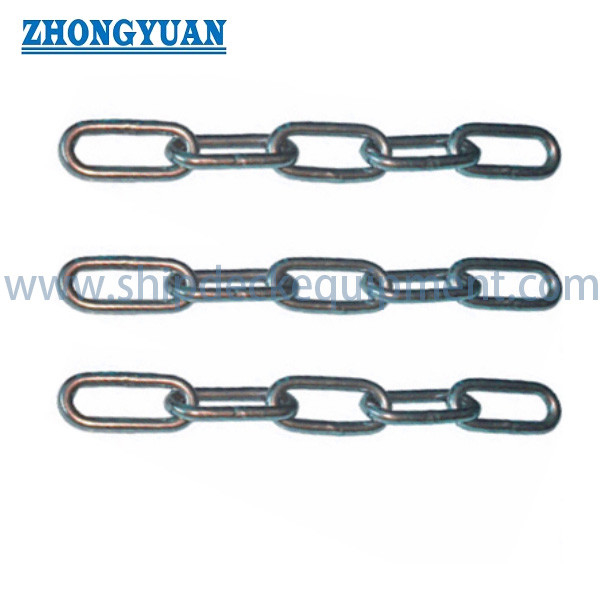

Łańcuch ogniwowy długi DIN 763 | Testowany, niekalibrowany, zgodny z niemiecką normą, do zastosowań morskich i przemysłowych
Przegląd produktu
Łańcuch ogniwowy długi DIN 763 to spawany łańcuch ze stali okrągłej dostarczany do ogólnych zastosowań mocujących, zabezpieczających, barierowych, inżynieryjnych, rolniczych, przemysłowych i wybranych pomocniczych zastosowań morskich, gdzie wymagany jest łańcuch o długich ogniwach, niekalibrowany. Jest on często wybierany, gdy klient potrzebuje łatwiejszego połączenia z hakami, szeklami lub łącznikami, a łańcuch nie jest przeznaczony do pracy na kalibrowanych kołach zębatych, kołach łańcuchowych lub bębnach kotwicznych.
Niniejsza strona dotyczy testowanego, niekalibrowanego łańcucha ogniwowego długiego ze stali okrągłej DIN 763, dostarczanego za pośrednictwem wykwalifikowanych partnerów produkujących łańcuchy. Dostępny zakres rozmiarów wynosi od 2 mm do 32 mm, z dostępnymi wykończeniami: ocynkowane, malowane na czarno, cynkowane ogniowo, malowane proszkowo, naturalne lub niestandardowe. Ponieważ DIN 763 nie jest normą dla łańcuchów podnosnikowych, nie należy go używać jako zawiesi łańcuchowych, zawiesi koszowych, zawiesi zaciskowych, łańcuchów podnosnikowych, łańcuchów kotwicznych ani certyfikowanych akcesoriów podnosnikowych, chyba że przed złożeniem zamówienia zostanie potwierdzona odrębna zatwierdzona specyfikacja i certyfikat.
Szybka specyfikacja
- Typ produktu: Łańcuch ogniwowy długi DIN 763 → testowany, niekalibrowany, spawany łańcuch ze stali okrągłej do ogólnych zastosowań morskich i przemysłowych.
- Odnośnik normy: DIN 763:1990-12 → publiczne informacje DIN Media identyfikują tę normę jako testowane, niekalibrowane łańcuchy ze stali okrągłej o długich ogniwach.
- Zakres rozmiarów łańcucha: 2 mm do 32 mm → obejmuje lekkie łańcuchy barierowe/ochronne po cięższe ogólnego przeznaczenia łańcuchy zabezpieczające i przemysłowe.
- Konstrukcja: ogniwa łańcucha spawane zgrzewaniem oporowym / spawane bocznie → jakość spawania, geometria ogniw i stan powierzchni powinny być sprawdzane zgodnie z zakresem zamówienia.
- Podane dane obciążeniowe: obciążenie robocze w kg, obciążenie próbne w N i obciążenie zrywające w N → należy zachować te terminy oddzielnie i nie przepisywać ich jako SWL, WLL do podnoszenia, obciążenie próbne ani nośność zawiesia.
- Wykończenie powierzchni: ocynkowane, malowane na czarno, cynkowane ogniowo, malowane proszkowo lub naturalne → wybierać w zależności od środowiska korozyjnego, wyglądu i wymagań dotyczących obsługi.
- Ograniczenie zastosowania: niekalibrowany łańcuch ogniwowy długi → nie nadaje się do kalibrowanych kół łańcuchowych, podnośników, wciągarek ani zespołów zawiesi podnosnikowych bez odrębnego zatwierdzenia.
- Tryb dostawy: dostarczany zgodnie z długością zamówienia klienta, wykończeniem, opakowaniem, certyfikatem i wymaganiami dotyczącymi dokumentacji testowej → źródło fabryczne i plan dostawy mogą być uzgodnione dla zamówień partiami.
Główne parametry techniczne
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przewodnik wyboru i zapytania
Krok 1: Potwierdź łańcuch ogniwowy długi DIN 763 i czy projekt wymaga DIN 763:1990-12, rysunku specyficznego dla projektu, czy innej normy dla łańcuchów o długich ogniwach.
Krok 2: Wybierz średnicę łańcucha od 2 mm do 32 mm zgodnie z obciążeniem roboczym, obciążeniem zrywającym, otwarciem ogniwa, rozmiarem podłączonego łącznika i wymaganą wagą na metr.
Krok 3: Potwierdź zastosowanie: ogólne zabezpieczenie morskie, łańcuch ochronny przemysłowy, zastosowanie inżynieryjne, łańcuch rolniczy, łańcuch barierowy lub zastosowanie bez podnoszenia.
Krok 4: Potwierdź wykończenie: ocynkowane, cynkowane ogniowo, malowane na czarno, malowane proszkowo, naturalne lub niestandardowe powłoki zgodnie ze środowiskiem korozyjnym i wymaganiami estetycznymi.
Krok 5: Potwierdź długość zamówienia, formę opakowania, ilość, oznakowanie, dokumentację testową, certyfikat materiałowy, certyfikat wykończenia powierzchni i czy wymagana jest inspekcja strony trzeciej.
Krok 6: Podaj miejsce dostawy, wymagany czas dostawy, zamierzone zastosowanie, zdjęcie referencyjne lub rysunek oraz wszelkie kryteria akceptacji specyficzne dla klienta.
Struktura
Długie ogniwo ze stali okrągłej | Spawane połączenie ogniw | Niekalibrowany skok | Otwarta geometria długiego ogniwa | Wykończenie ocynkowane / malowane / cynkowane ogniowo / malowane proszkowo | Dostarczane w krążku, wiązce, bębnie lub na metry
Zalety obciążenia, testowania i dostawy
- Geometria długiego ogniwa zapewnia więcej miejsca wewnątrz każdego ogniwa, co ułatwia połączenie z hakami, szeklami, sworzniami i ogólnymi łącznikami w porównaniu do łańcuchów z krótkimi ogniwami.
- DIN 763 to odniesienie do łańcucha niekalibrowanego. Jest to ważne, ponieważ nie należy go wybierać do urządzeń wymagających kalibrowanego zazębienia, takich jak koła łańcuchowe, podnośniki lub bębny kotwiczne.
- Dostarczona tabela zawiera obciążenie robocze, obciążenie próbne i obciążenie zrywające. Zachowanie tych terminów obciążeniowych oddzielnie pomaga uniknąć niewłaściwego użycia jako WLL do podnoszenia, obciążenie próbne, MBL do certyfikowanego podnoszenia lub dane testowe łańcucha kotwicznego.
- Ogniwa spawane zgrzewaniem oporowym / spawane bocznie mogą być sprawdzane poprzez inspekcję wizualną, kontrolę wymiarową, próbne testy obciążeniowe, inspekcję wykończenia powierzchni i inspekcję opakowania zgodnie z zakresem zamówienia.
- Ochrona powierzchni może być wybierana w zależności od środowiska: ocynkowanie dla ogólnej ochrony przed korozją w pomieszczeniach lub do lekkich zastosowań, cynkowanie ogniowe dla silniejszej ekspozycji na zewnątrz / w środowisku morskim, malowanie lub malowanie proszkowe dla identyfikacji i wyglądu.
- W przypadku dostaw morskich należy wybrać wykończenia cynkowane ogniowo lub malowane, uwzględniając środowisko przechowywania, ekspozycję na sól, ścieranie podczas obsługi i wymaganą żywotność.
- Jako produkt dostarczany, łańcuch ten może być pozyskiwany od długoterminowych, wykwalifikowanych partnerów produkcyjnych ze stabilnymi dostawami partii, konkurencyjnymi cenami i opcjonalnymi uzgodnieniami dotyczącymi inspekcji specyficznych dla klienta.
- Jeśli łańcuch jest wymagany do podnoszenia, zawiesi łańcuchowych lub zawieszeń ładunków krytycznych, zamiast domyślnie używać DIN 763, należy potwierdzić odrębną normę dla łańcuchów podnosnikowych, taką jak seria EN 818 lub specyfikację łańcucha zatwierdzoną dla projektu.
Atrybuty niestandardowe
- Norma: DIN 763 → niemiecka norma dla łańcuchów ogniwowych długich, testowanych, niekalibrowanych, ze stali okrągłej.
- Typ łańcucha: Spawany łańcuch ogniwowy długi → nadaje się do ogólnych połączeń, barier, zabezpieczeń i zastosowań z łańcuchami niekalibrowanymi.
- Opis typu dostarczanego: Łańcuch z ogniwami wygiętymi podany w danych źródłowych → ostateczna nazwa produktu powinna zostać potwierdzona, jeśli klient wymaga określonego kształtu ogniw wygiętych.
- Średnica łańcucha: 2 mm do 32 mm → wybierać zgodnie z tabelą obciążeń, kompatybilnością łączników i wagą na metr.
- Materiał: Stal stopowa / stal wysokowytrzymała / stal hartowana i odpuszczana zgodnie z danymi dostawy → dokładny gatunek, obróbka cieplna i wymagania mechaniczne powinny być potwierdzone przed zamówieniem.
- Obróbka powierzchni: ocynkowana / malowana na czarno / cynkowana ogniowo / malowana proszkowo / naturalna → wybierać w zależności od ekspozycji na korozję i wymagań klienta.
- Inspekcja: Kontrola wymiarowa, kontrola powierzchni, dokumentacja obciążenia próbnego i odniesienie do obciążenia zrywającego → zakres inspekcji powinien być uzgodniony przed wyceną.
- Ograniczenie użycia: Nie do zawiesi łańcuchowych, zawiesi zaciskowych, łańcuchów podnośnikowych, łańcuchów kotwicznych, łańcuchów do wciągarek kalibrowanych ani urządzeń podnosnikowych, chyba że są oddzielnie certyfikowane i zatwierdzone.
Jak to działa
Klient wybiera średnicę łańcucha i wykończenie → Łańcuch jest dostarczany w krążku, wiązce, bębnie lub na metry → Kompatybilne haki, szekle, sworznie lub łączniki łączą się przez długie ogniwa → Łańcuch jest używany w ramach podanego obciążenia roboczego i ograniczeń zastosowania → Dokumentacja inspekcyjna i opakowanie są potwierdzane zgodnie z zakresem zamówienia
Zastosowania
Ogólny łańcuch morski | Pomocnicze zabezpieczenie statków | Łańcuch ochronny | Łańcuch barierowy | Zastosowanie inżynieryjne | Połączenie przemysłowe | Zastosowanie rolnicze | Wsparcie obsługi warsztatowej | Pomocnicze zastosowania niepodnosnikowe w przemyśle petrochemicznym i kopalniach węgla | Dostawa łańcuchów zamiennych
Certyfikaty i zalety
Dokumenty inspekcyjne, certyfikat producenta, certyfikat materiałowy, certyfikat obróbki powierzchni i inspekcja strony trzeciej mogą być zorganizowane zgodnie z zakresem zamówienia, wymaganiami testowymi, identyfikowalnością materiału i procedurą zatwierdzania przez klienta. Certyfikaty towarzystwa klasyfikacyjnego dla łańcuchów ogólnego przeznaczenia powinny być potwierdzone przed wyceną i nie są dostarczane domyślnie.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.
Rysunki i zdjęcia
FAQ
P1: Czy łańcuch ogniwowy długi DIN 763 może być używany jako zawiesie łańcuchowe do podnoszenia?
O1: Nie. Łańcuch ogniwowy długi DIN 763 nie powinien być używany jako zawiesie łańcuchowe, zawiesie koszowe, zawiesie zaciskowe, łańcuch podnośnikowy ani akcesorium podnosnikowe, chyba że zostanie potwierdzona odrębna norma dla łańcuchów podnosnikowych, dokument zatwierdzający i certyfikat. Do zastosowań podnosnikowych klient powinien określić wymaganą normę dla łańcuchów podnosnikowych i współczynnik bezpieczeństwa przed wyceną.
P2: Jaka jest różnica między łańcuchem DIN 763 a łańcuchem kalibrowanym?
O2: DIN 763 to testowany, niekalibrowany łańcuch ogniwowy długi ze stali okrągłej. Nadaje się do ogólnych zastosowań połączeniowych i zabezpieczających, ale nie do urządzeń wymagających precyzyjnego zazębienia, takich jak podnośniki, kalibrowane koła łańcuchowe lub bębny kotwiczne.
P3: Jakie informacje są potrzebne przed wyceną?
O3: Potwierdź wydanie DIN 763, średnicę łańcucha, długość zamówienia, wykończenie powierzchni, ilość, środowisko pracy, wymagane opakowanie, wymóg certyfikatu, zakres inspekcji, miejsce dostawy i wymagany czas dostawy. Jeśli łańcuch będzie używany w zastosowaniu krytycznym dla bezpieczeństwa lub do utrzymywania obciążenia, podaj warunki obciążenia roboczego i kryteria akceptacji.
