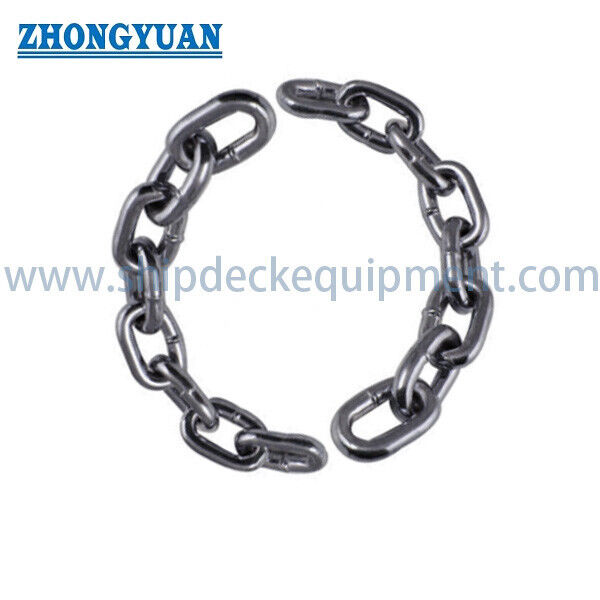

DIN 5685 Spawany okrągły łańcuch stalowy łącznik krótki i długi łańcuch ogólnego przeznaczenia

DIN 5685 Spawany okrągły łańcuch stalowy łącznik krótki i długi łańcuch ogólnego przeznaczenia

Przegląd produktu

Zgrzewany okrągły łańcuch stalowy DIN 5685 przeznaczony jest do zastosowań ogólnego przeznaczenia, w których niezbędny jest elastyczny łańcuch stalowy do barier, zatrzymywania luźnych elementów,umowy o zabezpieczeniu przed stratąŁańcuch składa się z spawanych okrągłych ogniw stalowych i może być dostarczany w geometrię krótkich lub długich ogniw, o średnicy ogniwa, długości wewnętrznej,szerokość zewnętrzna, wykończenie i długość dostawy wybrane do instalacji.

W przypadku użytku na statku lub w przemyśle produkt ten należy traktować raczej jako łańcuch użytkowy niż urządzenia do podnoszenia, kotwiczenia, holowania, mocowania, zabezpieczania ładunku lub podnoszenia.Obecna seria DIN 5685 obejmuje nieprzeładowane spawane okrągłe łańcuchy staloweOdpowiedź zależy zatem od zamierzonej funkcji nierozciągania, narażenia na środowisko, zgodności wymiarowej oraz specyfikacji zakupu.

Zakres produktu i ograniczenie bezpieczeństwa

• Łańcuch niezaładowany → norma nie wymaga badania załadowania załadowanego dla tej rodziny produktów.
• Nie stosowane do podnoszenia → nie stosowane jako łańcuch podnośny, łańcuch podnoszący, środek podnoszący lub zawieszenie nośne.
• Nie zastępuje łańcucha kotwiczącego, łańcucha holowniczego, łańcucha wiążącego, łańcucha przenośnego, łańcucha górniczego ani innego łańcucha testowanego w danym zastosowaniu.
• W przypadku, gdy dane dotyczące obciążenia referencyjne dostarczone przez dostawcę nie mogą być przedstawiane lub interpretowane jako certyfikowane WLL, SWL, dowód obciążenia lub zdolność dźwigni.

Szybkie specyfikacje

• Rodzina standardowa: DIN 5685-1 długotrwałe, DIN 5685-2 półdługotrwałe i DIN 5685-3 krótkotrwałe → potwierdzają obowiązującą część zamówienia.
• Konstrukcja: spawane okrągłe łącza stalowe → prosta geometria łańcucha ogólnego użytku bez kalibracji dla kół łańcuchowych.
• Zakres rozmiarów w dostarczonych danych: średnica łącza od 2 do 13 mm → obejmuje urządzenia o lekkim zasięgu i ogólne urządzenia zatrzymywania.
• Oznaczenia połączeń handlowych w załączonej tabeli: połączenie krótkie typu A i połączenie długie typu C → potwierdzają równoważność z wymaganą edycją i rysunkiem DIN.
• Przybliżony zakres masy: od 6 do 345 kg na 100 m, w zależności od średnicy i przodu łącza → istotny dla obsługi, pakowania i transportu.
• Opcje wykończenia: samobarwione, malowane na czarno, pokryte cynkiem, galwanizowane na gorąco lub powłoka określona w projekcie → wybierz zgodnie z ekspozycją i dopasowaniem akcesoriów.
• Stan standardowego obciążenia: nieobciążony → zgodność wymiarowa i materiałowa nie powoduje zatwierdzenia podnoszenia.

Rodzaje linków i standardowy wybór

Typ A w dostarczonym harmonogramie wykorzystuje krótszą długość wewnętrznego łącza, co powoduje bardziej kompaktowy wzór łącza i więcej linków na długość jednostki.Typ C wykorzystuje dłuższą długość wewnętrznego ogniwa i mniejszą masę na 100 m dla tej samej średnicy nominalnej w dostarczonym schemacie.

W przypadku nowych zamówień oznaczenie nie powinno opierać się wyłącznie na A lub C. Potwierdź wymagany rysunek łącza i stosowną część normy DIN 5685: DIN 5685-1 dla łańcucha długiego łącza, DIN 5685-2 dla łańcucha półdługiego łącza,lub DIN 5685-3 dla łańcucha krótkich łączyHistoryczne pojedyncze numery DIN 5685 zostały zastąpione serią części.

Główne parametry techniczne

Materiał, spawanie i ochrona powierzchni

• Materiał podstawowy: stopień stali spawalnej, który musi zostać potwierdzony na zamówieniu; dokładny stopień i warunki dostawy należy podać w certyfikacie cenowym, rysunku i materiału, jeśli jest to wymagane.
• Odniesienie do stali łańcuchowej: DIN 17115 jest aktualną normą techniczną DIN dla stali stosowanej do spawanych łańcuchów o okrągłych łączności i części łańcuchowych;zastosowanie i wybór klas pozostają przedmiotem specyfikacji łańcucha uporządkowanego.
• Forma produkcji: spawane okrągłe łącza stalowe; proces spawania, kryteria akceptacji spawania i zakres kontroli muszą zostać potwierdzone przez producenta.
• Samoloryzowane lub czarno pomalowane garnitury wykończenia na suchy lub kontrolowany serwis użyteczności publicznej, w których wymagania dotyczące ochrony przed korozją są ograniczone.
• Zink lub galwanizacja na gorąco zwiększają odporność na korozję, ale należy sprawdzić grubość powłoki i wewnętrzne otwory, gdy łańcuch przechodzi przez oczy, uchwyty lub osprzęt.
• Stal nierdzewna, stali stopowej, stali o wysokiej wytrzymałości, obróbki cieplnej, powłoki proszkowej lub barwników specjalnych nie są właściwościami DIN 5685 i powinny być traktowane jako oddzielne wymagania projektowe.

Inspekcja i kontrola dostaw

• Kontrola wymiarów: średnica łącza d, długość wewnętrzna t, szerokość zewnętrzna b i długość zamówiona.
• Kontrola wizualna: kształt połączenia, ciągłość spawania, szkodliwe ostre krawędzie, stan powierzchni i, w stosownych przypadkach, pokrycie powłoką.
• Weryfikacja dostawy: ilość, masa lub długość, wykończenie, opakowanie, identyfikacja i dokumentacja zamówiona.
• Certyfikat materiału, raport wymiarowy, raport powłoki lub dodatkowe badania mogą być zorganizowane zgodnie z zamówieniem zakupu; nie są automatycznie zawarte.
• Dodatkowe badania nie przekształcają łańcucha użytkowego DIN 5685 w certyfikowany łańcuch podnoszący, chyba że cały produkt został zaprojektowany, wyprodukowany, przetestowany, oznakowany,i certyfikowane zgodnie z obowiązującą normą łańcucha podnoszącego.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzić rzeczywiste stosowanie i wyraźnie stwierdzić, że łańcuch jest przeznaczony do funkcji niepodnoszącej, niepodnoszącej, niechwytującej i niekrytycznej dla bezpieczeństwa.

Krok 2: Potwierdź wymaganą geometrię części standardowej i łącza: łącza krótkiego, łącza półdługiego lub łącza długiego; podać odpowiedni rysunek w przypadku użycia oznaczeń handlowych A / C.

Krok 3: Określ średnicę ogniwa d, długość wewnętrzną t, szerokość zewnętrzną b, wymaganą całkowitą długość, tolerancję długości cięcia oraz wszelkie akcesoria łączące.

Krok 4: Należy określić stopień materiału, wykończenie, kolor, stan ekspozycji oraz to, czy pokrycie cynkiem lub galwanizacja na gorąco muszą spełniać odrębne wymagania dotyczące powłoki.

Krok 5: Potwierdzenie zakresu inspekcji i dokumentów: raport wymiarowy, certyfikat materiału, raport powłoki, zatwierdzenie próbki lub, w razie potrzeby, świadectwo osoby trzeciej.

Krok 6: Podaj ilość, sposób pakowania, miejsce dostawy, wymagany czas dostawy oraz rysunek lub zdjęcie odniesienia.

Wskazówki dotyczące zgodności i zastosowania

• Sprawdź czy otworzenie kajdan, pierścieni, uchwytów, oczów lub szpilów podtrzymujących jest przejrzyste w stosunku do wymiarów końcowego łącza.
• Nie należy wymuszać przepływu zgalwanizowanych ogniw przez niewielkie elementy, uszkodzenie powłoki może narazić stali podstawowej i zmniejszyć ochronę przed korozją.
• Należy unikać zastosowań obejmujących ciągłe przebieganie nad kołami kołowymi lub kołami kieszonkowymi, chyba że określono standard kalibrowanego łańcucha.
• Wymiana łańcucha wykazującego silną korozję, pęknięte spoiny, zniekształcone ogniwa, nadmierne zużycie lub uszkodzenie niezgodne z przeznaczeniem.

Atrybuty niestandardowe

• Kategoria produktu: Powszechnie stosowany spawany okrągły łańcuch stalowy → stosowany do funkcji użytkowych i zatrzymywania, a nie do podnoszenia lub nośnego ładunku.
• Rodzina standardowa: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → wybierz bieżącą część zgodnie z geometrią łącza długiego, półdługiego lub krótkiego.
• Typy handlowe: Typ A łącza krótkiego / Typ C łącza długiego → oznaczenia dostarczone przez klienta, które wymagają potwierdzenia rysunku i edycji.
• Średnica nominalna: 2 ‰ 13 mm w załączonym schemacie → wybierz wraz z otwarciem łącza i zgodnością akcesoriów.
• Konstrukcja: spawane okrągłe ogniwa stalowe → konstrukcja łańcucha użytkowego niekalibrowana.
• Wykończenie powierzchniowe: samobarwione / pomalowane na czarno / pokryte cynkiem / galwanizowane na gorąco / określona powłoka → dopasowana do ekspozycji na korozję i wolności wymiarowej.
• Status ładunku: Niezaładowany → nie posiada certyfikatu WLL, SWL, podnoszenia, holowania, kotwiczenia ani łańcucha zabezpieczającego ładunek.

Wnioski

Industrial barriers | Retention of loose components against loss | Machine and workshop guarding | Warehouse utility arrangements | Agricultural general-purpose use | Marine deck utility service where no lifting, kotwiczenia, holowania, mocowania, przytrzymania ładunku lub ładunku o znaczeniu krytycznym dla bezpieczeństwa

Dokumentacja

Dostępna dokumentacja powinna zostać uzgodniona przed produkcją i może obejmować handlowe świadectwo zgodności, świadectwo materiału, sprawozdanie z kontroli wymiarów, sprawozdanie z powłoki, listę opakowań,identyfikacja i identyfikacja identyfikowalnościŚwiadectwa podnoszenia lub zatwierdzenie przez stowarzyszenie klasyfikacyjne nie są domniemane w odniesieniu do tego produktu nierozładowanego.

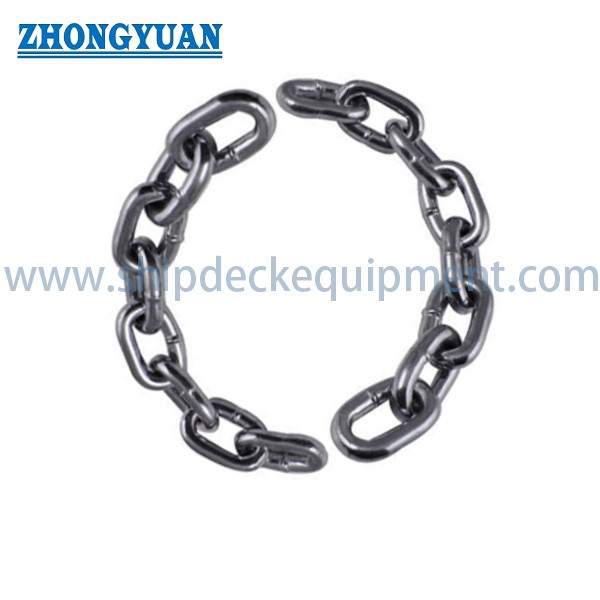

Rysunek i zdjęcia

Częste pytania

P1: Czy łańcuch DIN 5685 może być stosowany do podnoszenia lub jako ślinka łańcuchowa?

A1: Nie. Obecna rodzina DIN 5685 obejmuje nieobciążone spawane okrągłe łańcuchy stalowe. Nie powinny być one stosowane jako medium podnoszące, łańcuch ślinkowy, łańcuch podnoszący lub zawieszenie nośne.

P2: Jaka jest różnica między typem A a typem C w dostarczonej tabeli?

A2: Typ A wykorzystuje krótszą długość wewnętrznego ogniwa, natomiast typ C wykorzystuje dłuższą długość wewnętrznego ogniwa i mniejszą masę na 100 m przy tej samej średnicy nominalnej.W zamówieniu należy również określić obowiązującą obecnie część DIN 5685 i zatwierdzony rysunek połączenia.

P3: Które wykończenie powierzchniowe jest odpowiednie dla środowisk zewnętrznych lub morskich?

A3: W przypadku ekspozycji na działanie korozyjne zazwyczaj rozważa się pokrycie cynkiem lub galwanizowanie na gorąco przed samofarbowaniem lub czarną farbą, ale ostateczny wybór zależy od środowiska eksploatacyjnego, specyfikacji powłoki,wymagany wygląd, i przejście przez łączniki do parzenia.
