12,5–114 mm elektryczna winda kotwiczna z podwójnym bębnem i głowicą cumowniczą | System obsługi kotwicy morskiej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipment |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, akredytywa |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Średnica łańcucha kotwicznego: | Φ32mm | Ocenione obciążenie pociągnięcia: | 43,5 KN |
|---|---|---|---|
| Prędkość robocza: | 9m/min | Ładunek cumowniczy: | 30 tys |
| Obciążenie podtrzymujące: | 261KN | Moc silnika: | 16/16/11 kW |
| Prędkość: | 9m/min | Cyganowy numer: | Podwójnie |
| Zasilanie: | AC jednofazowe 110 V, 220 V, 240 V; Trójfazowy AC 220 V, 380 V, 440 V, 660 V | ||
| Podkreślić: | stalowa winda kotwiczna elektryczna 9 m / min,elektryczna winda kotwiczna 9 m / min,elektryczna winda kotwiczna CCS do łodzi |
||
opis produktu
12.5 ∙ 114 mm Elektryczne Anchor Windlass z podwójnym bębnem i głową warping.
Przegląd produktu
Elektryczny układ wiatrówki kotwicowej przeznaczony jest przede wszystkim do obsługi łańcucha kotwicowego na statkach morskich.
Zintegrowane jest z nim koło cygańskie do sterowania łańcuchem kotwiczenia oraz głowica bębnowa/warpingowa do obsługi pomocniczej linki.
System zapewnia bezpieczne kotwiczenie poprzez kontrolowane podnoszenie, opuszczanie i hamowanie łańcuchów kotwiczenia.
System ten został zaprojektowany przede wszystkim do obsługi łańcucha kotwiczenia, z pomocniczą zdolnością mocowania za pośrednictwem bębna i głowicy warpingowej.
Szybkie specyfikacje
• Wielkość łańcucha kotwiczącego: 12,5 ‰ 114 mm
• Pociąg łańcucha kotwiczenia: 5,9 ‰ 617 kN
• Obciążenie przytrzymujące hamulca: 30 ‰ 4228 kN
• Prędkość łańcucha: 9 m/min
• Przyciąganie głowicy wygięcia: 5~350 kN
• Moc silnika: 3 ‰ 200 kW
• Rodzaj napędu: elektryczny
• Konfiguracja: pojedynczy cygan + podwójny bęben + głowica warp
• Wartość łańcucha: U2 / U3
• Kontrola: lokalna / zdalna
Główne parametry techniczne (w skrócie)
| Łańcuch (mm) | Pociąg łańcuchowy (kN) | Obciążenie hamulcem (kN) | Prędkość (m/min) | Pociąg warpingowy (kN) | Moc silnika (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
Przewodnik do wyboru
Step 1 – Select Chain Size | Step 2 – Match Anchor Chain Pull | Step 3 – Confirm Brake Holding Load | Step 4 – Select Warping Pull | Step 5 – Confirm Drive Type | Step 6 – Select Configuration | Step 7 – Installation Layout
Struktura i składniki
Struktura i składniki:Silnik elektryczny. Skrzynka biegów. Koło cygańskie. Podwójny bęben. Głowa wygięta. System hamulcowy. System sprzęgła.
Atrybuty niestandardowe
Rozmiar łańcucha. Pociąg łańcuchowy. Obciążenie hamulcowe. Pociąg wypaczeniowy. Typ napędu. Konfiguracja.
Wskazówka do konfiguracji i zapytania
Rozmiar łańcucha. Stopień łańcucha. Pociąg. Obciążenie hamulcem. Wymagania dotyczące wygięcia.
Jak to działa
Silnik elektryczny napędza skrzynkę biegów do obrotu koła cygańskiego do obsługi łańcucha kotwiczenia.
Ankarę podnosi się lub opuszcza za pomocą cygana, a układy hamulcowe i sprzęgło zapewniają bezpieczną pracę.
Drum i głowica warping zapewniają dodatkowe funkcje obsługi liny.
Wnioski
Operacje obsługi kotwicy. Systemy kotwiczenia statków. Statki handlowe. Statki morskie.
Certyfikacje i zalety
Certyfikaty: CCS. ABS. DNV. BV. LR. NK. RINA.
Zalety: Dedykowana konstrukcja łańcucha obrotowego. Wysoka zdolność hamowania. Zintegrowane wsparcie przymocowania.
Rysunek i zdjęcia
• Rysunek ogólnego układu
• Rysunek cyganów i łańcuchów
• Układ instalacji

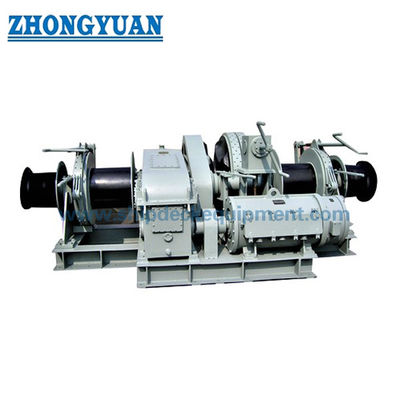

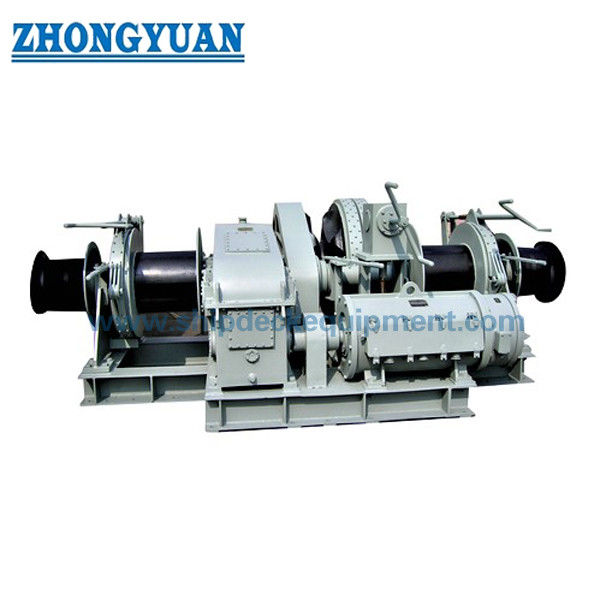

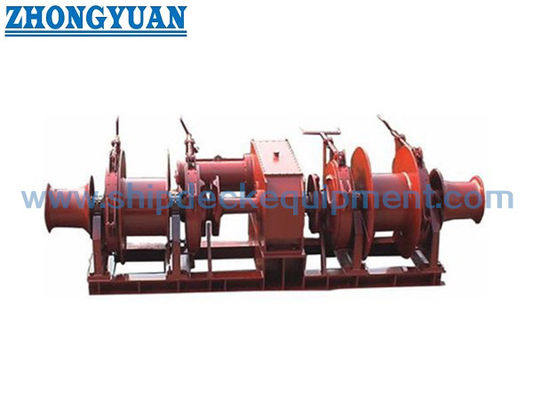

• Zdjęcia produktów
Informacje o zamówieniu
• MOQ: 1 jednostka
• Wykonanie: w oparciu o projekt
• Dostosowanie: Dostępne
Częste pytania
P1: Jaka jest główna funkcja?
Odpowiedź: obsługa łańcucha kotwiczenia za pomocą systemu cygańskiego.
P2: Czy może obsługiwać linę?
Tak, za pomocą bębna i głowicy.
P3: Jaki rodzaj łańcucha jest obsługiwany?
A: standardowe łańcuchy U2 i U3.
