Elektryczne wiatraki i chwytaki z pojedynczym cyganem pojedynczym bębnem pojedynczym końcem warpingu
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Średnica łańcucha kotwicznego: | Φ90mm | Napięcie znamionowe: | 384,8 KN |
|---|---|---|---|
| Prędkość robocza: | 9 m/min | Obciążenie bębna: | 385 KN |
| Obciążenie podtrzymujące: | 2629KN | Moc silnika: | 75/75/30 kW |
| Prędkość cumowania: | 9/min | Liczba kołnierzy kotwicowych: | podwójny cygan |
| Czas realizacji: | 120 DNI | Okres gwarancji: | Rok po dostawie |
| Kolor: | Określony przez klienta | Zasilanie: | Jednopasowe 110V, 220V, 240V, trójfazowe 220V, 380V, 440V, 660V |
| Kompozycja: | Głównie składa się z podstawy, ramy ściennej, podwójnej kołnierzyki kotwicy, bębna kablowego wkręcon | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS itp. |
| Podkreślić: | Elektryczne wiatraki wiatrowe,Wynka wiatrówkowa,Jednorazowa cygańska wiatrówka |
||
opis produktu
Elektryczne wiatraki i chwytaki zJeden cygan, jeden bęben, jeden końcówka.
Opis
Elektryczny zespolony wiatrak jest kluczowym elementem urządzeń bezpieczeństwa na statkach i urządzeniach morskich.wybrany system składa się z krajowych lub międzynarodowych wysokiej jakości komponentów markowych, a windlass jest zainstalowany na głównym pokładzie przedniej i tylnej części statku.I kotwiczenia po lewej i prawej stronie statku.W zależności od metody kotwiczenia i układu są one podzielone na trzy rodzaje:poziomyNa statkach handlowych najczęściej używane są wiatraki poziome.Pionowe wiatraki są ogólnie nazywane wiatrami kotwicowymi na statkach handlowych i urzędowych służb ścigania lub statkach wycieczkowych i barkach o małej powierzchni pokładu.
Główna specyfikacja techniczna:
1Średnica łańcucha kotwiczenia: Φ90 mm
2Napęd znamionowy: 384,8 kN
3Prędkość pracy: 9 m/min
4. Obciążenie bębna: 385kN
5. Obciążenie podtrzymujące: 2629kN
6Moc silnika: 75/75/30 kW
7Prędkość mocowania: 9/min
8Liczba kołnierzyki kotwicowej: podwójna cygańska
9Czas realizacji: 120 dni
10Okres gwarancji: rok od daty dostawy
11Kolor: określony przez klienta
12Źródło zasilania: jednofazowe prądy prądu przemiennego 110V, 220V, 240V
Trójfazowe prądy przemiennego 220V, 380V, 440V, 660V
13. skład: składa się głównie z podstawy, ramy ściennej, podwójnej kołnierzyki kotwicy, bębna kablowego wkręconego pary, podwójnego sprzęgła, podwójnego hamulca, bębna kablowego wkręconego pary, reduktoru, skrzynki sterującej elektryczną,główny sterownik, podwójne bramy kotwicowe, podwójne rolki i inne elementy.
14Świadectwa klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, itp.
Zastosowanie:
Produkt jest instalowany na głównym pokładzie statku służby ścigania oraz na dziobie i rufie statku.i kabel jest zaciśnięty lub zakotwiczony, gdy statek jest zatrzymanyTo urządzenie bezpieczeństwa na statkach.
Środki ostrożności dotyczące instalacji i konserwacji:
1Użytkownik musi zachować instrukcję obsługi w odpowiedni sposób.Po potwierdzeniu, że windlass jest kwalifikowany, zostanie zapakowany i wysłany.
2Zainstalowanie wiatrówki na statku powinno zapewnić, aby kąt owijania między łańcuchem kotwiczącym a kołowym kołem był 117-120 stopni.
3Należy upewnić się, że trzy oczy (cylindr łańcuchowy, hamulce łańcuchowe i koła biegowe) są w linii, gdy łańcuch kotwicowy jest wyprowadzany.
5Silnik, kadłub i personel elektryczny powinny być uruchomione zgodnie z instrukcjami!Przesyłka powinna być w stanie pracować nieprzerwanie przez 30 minut przy napięciu nominalnym i nominalnej prędkości obrotowej., i powinny być w stanie pracować nieprzerwanie przez 2 minuty pod wpływem napięcia przeciążenia nie mniejszego niż 1,5 razy napięcie znamionowe; ponadto,węgiel powinien być również wyposażony w urządzenie zabezpieczające przed przeciążeniem, który można obrócić w przypadku przeciążenia.
6Przeprowadzenie szkolenia technicznego dla operatorów zgodnie z wymaganiami stoczni i armatora.
7Musi być w stanie obracać się płynnie i wstecz podczas pracy i wymagać płynnego i szybkiego przełączania.
Główne parametry techniczne:
| Chain Dia. (mm) |
Praca Obciążenie (KN) |
Praca Prędkość (m/min) |
Pociąg na kotwicowanie (KN) |
Wylotowanie Prędkość (m/min) |
Bębny Pojemność (m) |
Silnik Władza (kw) |
| 19/20.5/22 | 15.3/17.9/20.5 | ≥ 12 | 20 | ≥ 12 | Φ15*120 | 8.5/3.5 |
| 24/26/28 | 24.5/28.7/33.3 | ≥ 9 | 20 | ≥ 12 | Φ15*120 | 8.5/3.5 |
| 30 | 38.3 | ≥ 9 | 30 | ≥ 12 | Φ18*150 | 11/11/7.5 |
| 32/34/36 | 43.5/49.1/55.1 | ≥ 9 | 50 | ≥ 12 | Φ20.5*150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥ 9 | 50 | ≥ 12 | Φ20.5*150 | 22/22/16 |
| 44/46/48 | 82.3/89.9/97.9 | ≥ 9 | 75 | ≥ 12 | Φ26*200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/123.9 | ≥ 9 | 75 | ≥ 15 | Φ26*200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥ 9 | 75 | ≥ 15 | Φ26*200 | 45/45/30 |
| 62/64 | 163.4/174.1 | ≥ 9 | 100 | ≥ 15 | Φ30*200 | 45/45/30 |
| 66/68/70 | 185.1/196.5 | ≥ 9 | 150 | ≥ 15 | Φ32,5*200 | 60/60/45 |

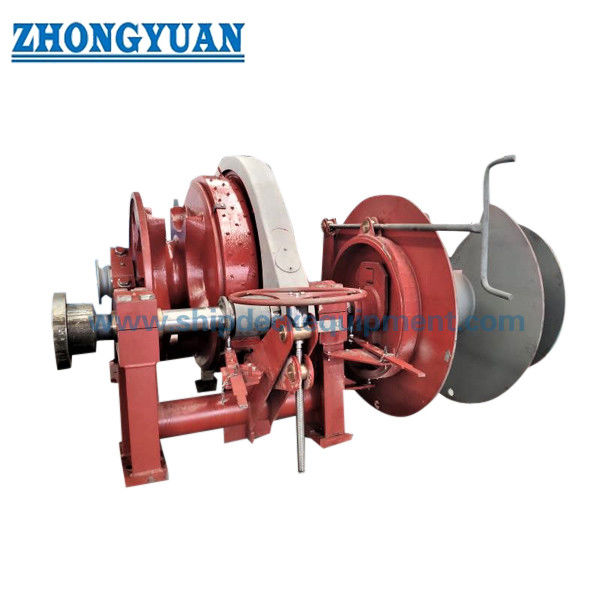

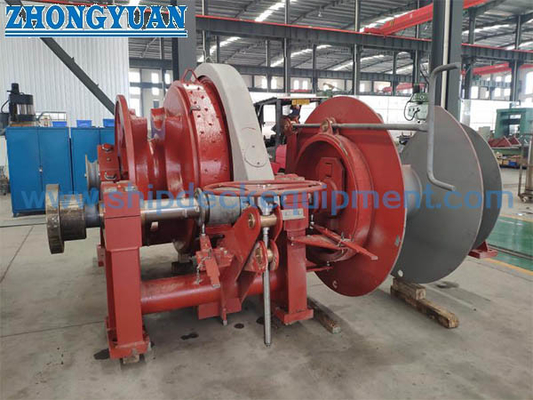

RysunekJednopłetwowy cygan Jednopłetwowy bęben Jednopłetwowy wygięty końcówka Elektryczne wiatrówki wiatrówki wiatrówki na pokładzie statku
