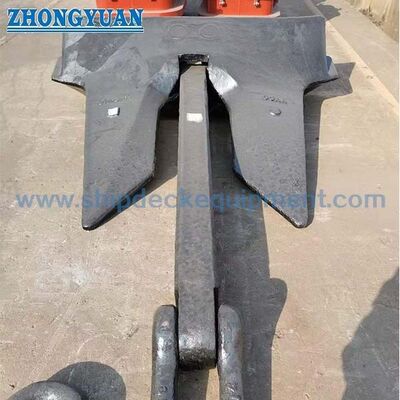

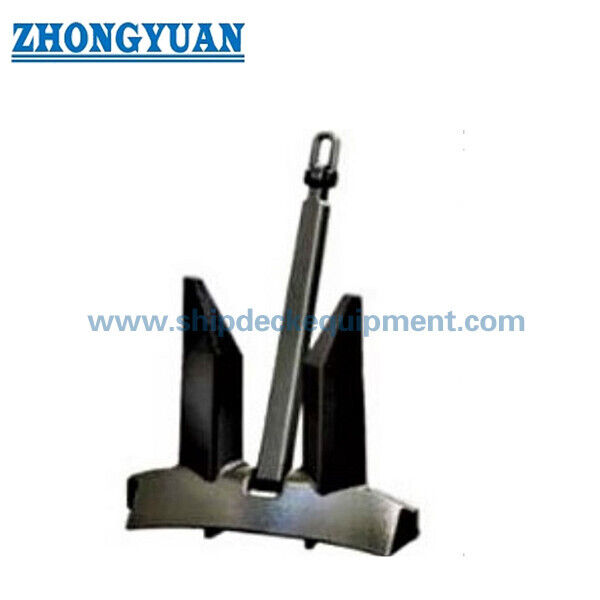

Kotwica AC-14 bez łapy o wysokiej sile trzymania | Kotwica typu bower ze staliwa dla statków

Kotwica AC-14 bez osi, o wysokiej sile trzymania | Kotwica dziobowa z odlewu stalowego dla statków

Przegląd produktu

AC-14 to kotwica bez osi o wysokiej sile trzymania (HHP), przeznaczona do systemów kotwiczenia statków, w których zatwierdzony projekt kotwicy, masa nominalna, łańcuch kotwiczny, knaga, kabestan i urządzenie mocujące są dobierane jako jeden skoordynowany system. Jej szeroki korpus, długie łapy i podłużne żebra wzmacniające są cechami charakterystycznymi formy AC-14 i mają na celu wspieranie penetracji dna morskiego oraz stabilne przenoszenie obciążeń bez osi.

Do celów zakupu masa nominalna kotwicy nie powinna być wybierana wyłącznie na podstawie typu statku. Należy ją potwierdzić na podstawie numeru wyposażenia statku, obowiązujących przepisów klasyfikacyjnych, zatwierdzonej tabeli urządzeń kotwiczących oraz rysunku układu specyficznego dla statku. Klasa materiału, obróbka cieplna, badanie nieniszczące, próba obciążeniowa, znakowanie, powłoka, zakres certyfikatu i szczegóły połączenia łańcucha powinny zostać uzgodnione przed produkcją.

Szybka specyfikacja

• Typ produktu: Kotwica AC-14 bez osi HHP → zaprojektowana do użytku jako część zatwierdzonego przez klasę systemu kotwiczenia statku.
• Masa nominalna w tabeli wymiarów: od 75 kg do 30 000 kg → obejmuje małe rozmiary referencyjne po duże rozmiary kotwic dziobowych; wybór projektu pozostaje przedmiotem zatwierdzenia przez klasę.
• Konstrukcja: Korpus kotwicy z odlewu stalowego z trzonem, korpusem, łapami, sworzniami i urządzeniem szeklowym → dokładne materiały komponentów i szczegóły montażu zgodne z zatwierdzonym rysunkiem.
• Podstawa klasyfikacji HHP: Siła trzymania jest co najmniej dwukrotnie większa niż w przypadku zwykłej kotwicy bez osi o tej samej masie, gdy zostanie wykazana w zatwierdzonych testach pełnoskalowych → status HHP jest specyficzny dla projektu i zatwierdzenia.
• Przewaga masy: Przepisy klasyfikacyjne mogą zezwalać na zatwierdzoną kotwicę dziobową HHP o masie stanowiącej 75% masy zwykłej kotwicy bez osi → nie jest to automatyczne zmniejszenie dla każdego projektu.
• Obróbka powierzchni: Czarna farba bitumiczna, farba antykorozyjna lub powłoka określona w projekcie → ostateczny system powinien być odpowiedni do przechowywania, transportu, instalacji i wymagań dotyczących powłoki statku.
• Fokus inspekcji: Identyfikowalność materiału, kontrola wymiarów, jakość odlewu, NDT, próba obciążeniowa, swobodny ruch i znakowanie → zakres zależy od wymagań klasy i zamówienia.
• Opcje certyfikatów: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS lub dokumentacja producenta → dostępne zgodnie z wymaganiami projektu i podlegające zakresowi zatwierdzenia.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź numer wyposażenia statku, wymaganą masę kotwicy dziobowej, akceptację HHP, oznaczenie służby i obowiązujące przepisy towarzystwa klasyfikacyjnego.

Krok 2: Potwierdź typ AC-14, masę nominalną, zatwierdzony rysunek lub normę, odniesienie wymiarowe A–J oraz czy zamówienie dotyczy nowej budowy, czy wymiany.

Krok 3: Potwierdź pasujący stopień i średnicę łańcucha kotwicznego, urządzenie szeklowe / połączeniowe, geometrię knagi, kompatybilność kabestanu i urządzenie mocujące na pokładzie.

Krok 4: Potwierdź klasę stali odlewanej, obróbkę cieplną, identyfikowalność materiału, metodę i zakres NDT, tolerancje wymiarowe, próbę obciążeniową i wymagania dotyczące nadzoru.

Krok 5: Potwierdź obróbkę powierzchni, ostateczny kolor lub system powłok, znakowanie, pakowanie, ilość, miejsce dostawy i wymagany czas dostawy.

Krok 6: Dostarcz układ kotwiczenia statku, zatwierdzoną przez klasę tabelę wyposażenia, rysunek kieszeni kotwicy / knagi, istniejące wymiary kotwicy oraz zdjęcia, jeśli są dostępne.

Struktura

Szekla kotwiczna | Trzon z odlewu stalowego | Połączenie obrotnicy / sworznia | Szeroki korpus | Podwójne długie łapy | Podłużne żebra wzmacniające | Krawędzie / łapy | Bezosiowy obrotowy mechanizm głowicy | Powłoka ochronna

Zalety siły trzymania, odlewu i jakości

• Konfiguracja bez osi pozwala na obrót głowicy kotwicy względem trzonu, dzięki czemu łapy mogą zorientować się w kierunku dna morskiego podczas opuszczania i powrotu do knagi bez poprzecznej osi.
• Szeroki korpus i geometria długich łap zwiększają obszar kontaktu z podłożem w porównaniu ze zwykłą formą bez osi; rzeczywista wydajność trzymania pozostaje zależna od zatwierdzonych testów HHP i warunków dna morskiego.
• Oznaczenie HHP nie opiera się wyłącznie na wyglądzie. Projekt kotwicy powinien posiadać zatwierdzone dowody siły trzymania w pełnej skali, a projekt powinien potwierdzić, że wybrany zatwierdzony zakres obejmuje wymaganą masę.
• Elementy z odlewu stalowego powinny być produkowane z zatwierdzonego materiału z identyfikowalnością i obróbką cieplną zgodnie z wymaganiami. Naprawy odlewów, gdy są dozwolone, powinny być zgodne z zatwierdzonymi procedurami i akceptacją inspektora.
• Krytyczne punkty kontroli obejmują powierzchnie łap i korpusu, styki trzonu i sworznia, połączenie szekli kotwicznej, zgodność wymiarową, swobodny obrót głowicy, znakowanie i badanie po próbie obciążeniowej.
• Próba obciążeniowa, NDT, badania mechaniczne i treść certyfikatu powinny być zdefiniowane w planie inspekcji i testów, a nie zakładane z ogólnej listy certyfikatów.
• W przypadku projektów wymiany, dopasowanie wymiarowe do istniejącej knagi, kieszeni kotwicy, stopera, łańcucha kotwicznego i prowadnicy kabestanu jest tak samo ważne, jak dopasowanie masy nominalnej.

Atrybuty niestandardowe

• Typ kotwicy: Kotwica AC-14 bez osi HHP → potwierdź zatwierdzony projekt i zakres masy dla wybranej klasy.
• Masa nominalna: 75–30 000 kg w dostarczonej tabeli → masa końcowa zgodna z wymaganiami wyposażenia kotwiczącego statku.
• Materiał: Odlew stalowy → dokładna klasa, stan obróbki cieplnej i harmonogram materiałów komponentów do potwierdzenia.
• Kategoria siły trzymania: HHP → akceptacja klasy wymaga udowodnionej wydajności siły trzymania dla projektu.
• Połączenie łańcucha: Szekla kotwiczna / połączenie specyficzne dla projektu → średnica sworznia, otwarcie i kompatybilność wymagają potwierdzenia rysunkiem.
• Próba obciążeniowa: Zgodnie z obowiązującymi przepisami klasy → obciążenie testowe, mocowanie, nadzór i kryteria akceptacji do potwierdzenia przed wyceną.
• NDT i inspekcja: Zgodnie z zatwierdzonym ITP → metoda, zakres, kryteria akceptacji i punkty kontrolne nadzoru zależą od zakresu projektu.
• Obróbka powierzchni: Czarna farba bitumiczna / powłoka antykorozyjna / niestandardowa → specyfikacja powłoki i stopień przygotowania do potwierdzenia.
• Znakowanie i identyfikowalność: Zgodnie z wymaganiami klasy i zamówienia → masa nominalna, identyfikacja, odniesienia do ciepła / identyfikowalności oraz powiązanie z certyfikatem, jeśli dotyczy.

Jak to działa

Kotwica jest zwalniana przez knagę → Głowica bez osi obraca się, a łapy orientują się w kierunku dna morskiego → Ciągnięcie łańcucha powoduje niski kąt natarcia → Łapy penetrują i mobilizują opór gruntu → Katenary łańcucha i opór trzymania kotwicy powstrzymują statek → Kabestan odzyskuje kotwicę do knagi lub kieszeni kotwicy

Zastosowania

Systemy kotwiczenia dziobowego | Kontenerowce | Masowce | Tankowce | Statki towarowe ogólnego przeznaczenia | Statki Ro-Ro i samochodowce | Projekty nowej budowy | Projekty wymiany i modernizacji kotwic

Certyfikaty i zalety

Certyfikaty materiałowe, dokumentacja producenta, protokoły inspekcji, protokoły prób obciążeniowych i certyfikaty klasowe mogą być aranżowane zgodnie z wymaganiami projektu, statusem zatwierdzonego projektu, zakresem nadzoru i procedurą towarzystwa klasyfikacyjnego.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

Rysunek i zdjęcia

FAQ

P1: Jak wybrać prawidłową masę kotwicy AC-14?

O1: Wybór powinien opierać się na numerze wyposażenia statku i wymaganym przez klasę wyposażeniu kotwiczącym, a następnie sprawdzony w stosunku do zakresu zatwierdzenia AC-14, łańcucha kotwicznego, knagi, kabestanu i urządzenia mocującego. Sama tabela wymiarów nie jest wystarczającą podstawą do wyboru.

P2: Czy każda kotwica AC-14 jest automatycznie o 25% lżejsza od zwykłej kotwicy bez osi?

O2: Nie. Przepisy klasyfikacyjne mogą zezwalać na posiadanie przez udowodnioną i zatwierdzoną kotwicę dziobową HHP masy równej 75% masy zwykłej kotwicy bez osi. Zmniejszenie dotyczy tylko wtedy, gdy projekt kotwicy i układ projektu zostaną zaakceptowane przez odpowiednie towarzystwo klasyfikacyjne.

P3: Co należy potwierdzić w celu certyfikacji i testowania przez klasę?

O3: Przed wyceną należy potwierdzić towarzystwo klasyfikacyjne, zatwierdzony rysunek lub status zatwierdzenia typu, klasę materiału, obróbkę cieplną, NDT, badania mechaniczne, próbę obciążeniową, kontrolę wymiarów, sprawdzenie swobodnego obrotu, znakowanie, punkty kontrolne nadzoru i ostateczną listę certyfikatów.
