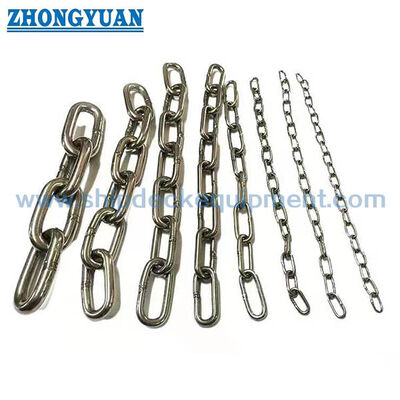

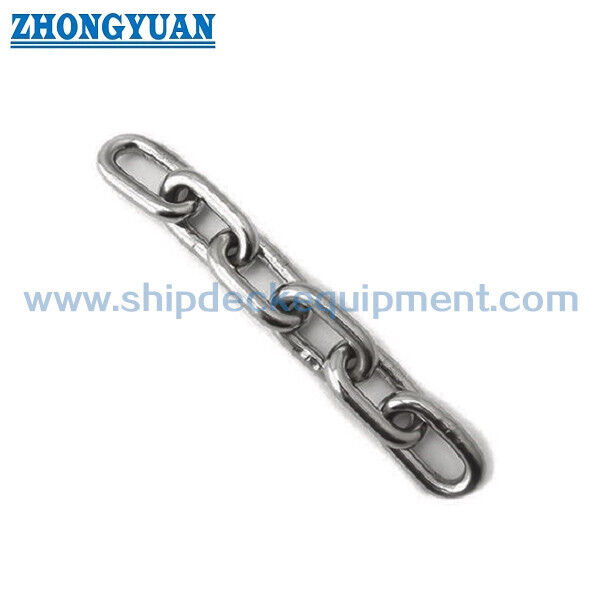

304/316 Odrębny łańcuch kotwiczy ze stali nierdzewnej.

304/316 Odrębny łańcuch kotwiczy ze stali nierdzewnej.

Przegląd produktu

Ten łańcuch kotwicowy z otwartych ogniw ze stali nierdzewnej jest przeznaczony dla jachtów i małych statków, w których wymagany jest czysty wygląd, odporność na korozję i płynny ruch ogniw.Strona obejmuje łańcuch o otwartym złączu (bez odcinków) spawany z wstrzykiwaczem, o średnicy nominalnej od 5 mm do 20 mm, dostarczane w stali nierdzewnej SUS 304 lub SUS 316 i w dostosowanych długościach ciągłych.

Wybór nie powinien opierać się wyłącznie na średnicy łańcucha: kotwicy jachtu, wielkości statku i wiatru, oczekiwanych warunkach kotwiczenia, wymaganej odporności i obciążeniach łamania, geometrii cygańskiej,odległość rury łańcuchowej, wyposażenie końcowe, stopień materiału i zakres certyfikatu należy potwierdzić razem.podczas gdy SUS 304 wymaga bliższego uwzględnienia środowiska serwisowego i utrzymaniaStal nierdzewna zwiększa odporność na korozję, ale nie jest odporna na korozję w wodzie morskiej.

Szybkie specyfikacje

• Średnica łańcucha: 5×20 mm → obejmuje małe jachty, jachty wycieczkowe i wybrane większe jachty, z zastrzeżeniem potwierdzenia obciążenia i wiatrówki.
• Opcje materiału: SUS 304 lub SUS 316 → 316 zawiera molibden i zapewnia lepszą odporność na odbudowę związaną z chlorami niż 304 w morzu.
• Formularz produktu: Łańcuch z otwartym łącznikiem / łańcuch bez szpilki → na tej stronie nie traktuje się oddzielnie dostępnego łańcucha z szpilką jako produktu o tym samym wymiarze.
• Konstrukcja: Połączenia spawane w trybie flash → spójność spawania, powtarzalność wymiarowa i gładkie powierzchnie połączeń są kluczowymi punktami produkcji i kontroli.
• Geometria łącza: D, L i B wymiary dostarczone → rozpiętość łańcucha i szerokość łącza należy sprawdzić w porównaniu z windlass cygan, rurociąg łańcuchowy, rolka łuku i szafki kotwicowej.
• Długość dostaw: Niestandardowa → potwierdź całkowitą długość, liczbę ciągłych długości, oznakowanie łańcucha, ogniwa końcowe, kajdanki, obrotowe i opakowanie przed cytowaniem.
• Wykończenie powierzchniowe: zakorzenione i pasywizowane, z jasnym polerowaniem w określonych przypadkach → czyszczenie po spawaniu pomaga usunąć odcień cieplny i zanieczyszczenie stali węglowej.
• Zakres kontroli: można zorganizować weryfikację materiału, kontrolę wymiarów, badania ładunku dowodowego i ładunku rozbiórkowego → wartości badań i podstawy świadectwa muszą zostać potwierdzone umową.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie obowiązków kotwiczenia: typ jachtu, długość całkowita, przemieszczenie, wiatr, rodzaj kotwiczenia i waga, obszar obsługi i oczekiwane warunki kotwiczenia.

Krok 2: Potwierdzenie geometrii łańcucha: średnica nominalna D, długość wiązania L, szerokość wiązania B, wymagana całkowita długość oraz to, czy łańcuch musi przebiegać przez istniejącą cygankę z wiatrem.

Krok 3: W przypadku, gdy zgodność wymiany jest kluczowa, należy podać markę lub model skrzyni, oznakowanie cygańskie, specyfikację stosowanego kalibrowanego łańcucha lub próbkę łącza.

Krok 4: Potwierdzenie materiału: SUS 304 lub SUS 316, norma materiału, ewentualne wymagania dotyczące niskiej emisji dwutlenku węgla, wykończenie powierzchni i oczekiwania w zakresie konserwacji przed korozją.

Krok 5: Przed ustaleniem ceny należy potwierdzić wymagany ładunek dowodowy, ładunek awaryjny, standard badania, plan pobierania próbek, świadka zewnętrznego, wymagania klasowe i rodzaj certyfikatu.

Krok 6: Potwierdzenie układu końcowego, w tym powiększonych ogniw końcowych, łańcucha kotwiczenia, obrotowego, łańcuchowego połączenia, oznaczeń, ilości, miejsca dostawy i wymaganego czasu dostawy.

Struktura

Austenitic stainless steel round bar | Open-link / studless chain pattern | Flash butt-welded link joint | Smooth link crown and internal contact surfaces | Pickled and passivated or polished finish | Customized continuous length | End fittings to be confirmed

Zalety wyboru materiału, spawania i kotwicy

• Opcje SUS 304 i SUS 316 pozwalają na wybór materiału w zależności od narażenia na chlor, oczekiwań dotyczących wyglądu, dostępu do konserwacji i budżetu.wypryskiwanie, lub przerywany kontakt z wodą morską jest bardziej poważny.
• Wylosowanie z spawaniem w trybie "flash butt" zapewnia powtarzalną konstrukcję zamkniętego połączenia.i gładkie wykończenie wokół strefy spawanej.
• Ogrzewanie usuwa odcień cieplny spawania i zanieczyszczenia osadzone, podczas gdy pasywacja wspiera tworzenie czystej powierzchni pasywnej.Dokładną procedurę obróbki i metodę akceptacji należy podać, gdy wymagana jest norma ASTM A380 / A967 lub inna norma projektowa.
• Konstrukcja otwartego łącza unika spawanego sztuczka i zapewnia elastyczną przegubę dla wielu układów kotwicy jachtów.Alternatywa z podłączkami o różnej geometrii i zachowaniu obciążenia powinna być traktowana jako odrębny wybór produktu..
• Wydajność szyby zależy od geometrii łańcucha.oraz specyfikacja łańcucha producenta wiatrówki.
• Strona nie wyciąga wniosków o obciążeniu roboczym lub wytrzymałości na złamanie z średnicy, nazwy materiału lub dostarczonej tabeli mas.
• Narzędzia produkcyjne wykonane wyłącznie z nierdzewnej stali, czyste przechowywanie i ochrona przed pyłem z tłoczenia stali węglowej pomagają zmniejszyć zanieczyszczenie wolnym żelazem i wczesne zardzewienie gotowego łańcucha.
• Kontrola i konserwacja pozostają niezbędne: płukanie wodą słodką, usuwanie osadów soli oraz okresowa kontrola spań, zużytych łączy, szczelin, kajdan, skrętów,i połączenia mieszane z metali wspierają niezawodną obsługę.

Atrybuty niestandardowe

• Zakres stosowania produktu: łańcuch kotwicowy z otwartym łącznikiem / bez sztab → tabela wymiarów dotyczy produktu z otwartym łącznikiem opisanego na tej stronie.
• Średnica nominalna: 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 18 / 20 mm → wybierz wraz z układem kotwiczenia i wymaganą podstawą obciążenia.
• Klasa materiału: SUS 304 lub SUS 316 → ostateczne oznaczenie materiału, właściwości chemiczne i mechaniczne należy potwierdzić w specyfikacji zakupu.
• Konstrukcja: spawane w błysku → geometria łącza i spójność strefy spawanej są podstawowymi kontrolami produkcyjnymi.
• Wykończenie powierzchniowe: Ogrzewane i pasywizowane / jasno polerowane → określają wymagany wygląd i obróbkę po spawaniu w kolejności.
• Kompatybilność z szybami: Należy potwierdzić → podać markę, model, oznakowanie, standard łańcucha lub wymiary próbki.
• Długość dostaw: Niestandardowa → ogólna długość, wymóg ciągłej długości, liczba sztuk, oznakowanie i opakowanie.
• Zakres badań i certyfikatów: Zgodnie z wymaganiami projektu → przed produkcją należy uzgodnić obciążenie dowodowe, obciążenie łamania, pobieranie próbek, świadczenie i wydanie certyfikatu.

Jak to działa

Anchor is deployed → Chain pays out through the bow roller and windlass / chain stopper → Chain weight and rode geometry help maintain the anchoring lead → Welded links articulate through the handling system → Load is transferred between anchor, łańcuch, wyposażenie i urządzenia kotwiczące naczynia → Łańcuch jest odzyskiwany, płukany i sprawdzany po obsłudze

Wnioski

Sailing yachts | Motor yachts | Cruising yachts | Superyacht tenders and service craft | Chain-only anchor rodes | Rope-chain anchor rode assemblies | Newbuild anchoring systems | Yacht refit and replacement projects

Certyfikacje i zalety

Certyfikaty materiałowe, sprawozdania z badań producentów, niezależna kontrola i dokumentacja związana z klasyfikacją mogą być zorganizowane zgodnie z uzgodnionym zakresem zamówienia.Akceptacja klasy podlega zasadom, zatwierdzony projekt materiału i łańcucha, potwierdzone obciążenia badawcze, wymagania dotyczące świadków oraz zatwierdzenie przez stowarzyszenie klasyfikacyjne.

Opcje certyfikacji zależne od wymogów projektu i zatwierdzenia klasy: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Czy jacht powinien wybrać łańcuch kotwiczy ze stali nierdzewnej SUS 304 lub SUS 316?

A1: SUS 316 jest ogólnie bezpieczniejszym wyborem dla silniejszej ekspozycji na chlorek, ponieważ jego zawartość molibdenu poprawia odporność na odbudowę.SUS 304 można rozważyć w przypadku mniej agresywnego narażenia lub w przypadku zapewnienia regularnego płukania i konserwacjiW ostatecznym wyborze należy wziąć pod uwagę zanurzenie, osady soli, szczeliny, temperaturę, utrzymanie i oczekiwania użytkownika.

P2: Czy łańcuch o tej samej średnicy pasuje do istniejącej cyganki?

Odpowiedź 2: Nie koniecznie. Kompatybilność cygana zależy od średnicy łańcucha, wysokości, szerokości łącza, tolerancji wymiarowej i konstrukcji kieszeni cygana.wymagany standard łańcucha, lub próbkę fizyczną przed zamówieniem łańcucha zastępczego.

P3: Jakie informacje dotyczące badań i certyfikatów są wymagane do oferty?

A3: Potwierdzenie klasy i standardu materiału, wymaganego obciążenia dowodowego i obciążenia awaryjnego, metody badania, ilości pobierania próbek, warunków obróbki cieplnej w stosownych przypadkach, świadka inspekcji, typu certyfikatu,długość łańcuchaZawierające odniesienia do klasy 1 / 2 / 3 nie powinny być używane do czasu potwierdzenia obowiązującej normy łańcucha i wartości mechanicznych.
