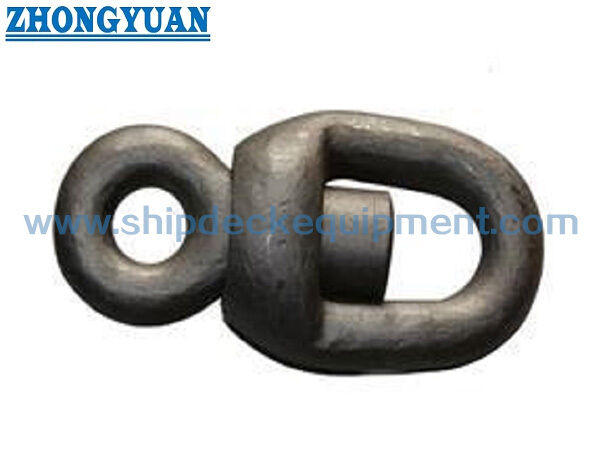

Łańcuch kotwiczny Przedłużenie Obrotowe | 14–162 mm

Łańcuch kotwicznyPrzedłużacz łańcucha kotwicznego Obrotowy | 14–162 mm

Przegląd produktu

Przedłużacz łańcucha kotwicznego obrotowy to obrotowe połączenie stosowane w układzie połączenia łańcucha kotwicznego statku w celu zmniejszenia nadmiernego skręcania podczas zmiany orientacji kotwicy i łańcucha. Jest on połączony między kompatybilnymi elementami łańcucha kotwicznego i przenosi osiowe naprężenie łańcucha przez swoje oczka nośne, jednocześnie umożliwiając względny obrót wokół osi łańcucha. Produkt jest częścią systemu kotwiczenia i nie powinien być opisywany ani wybierany jako ogólny osprzęt podnoszący.

Dostarczona specyfikacja obejmuje konstrukcję ze stali kutej lub odlewanej, ocynkowaną lub niestandardową obróbkę powierzchni oraz nominalny zakres średnic od 14 do 162 mm. Szczegółowa tabela parametrów dostarczona dla tej strony obejmuje średnice od 14 do 46 mm. Obowiązujący harmonogram klasy U2 lub U3, gatunek materiału, obróbka cieplna, wymiary powyżej 46 mm, zakres badań, oznakowanie i dokumentacja klasyfikacyjna muszą zostać potwierdzone zgodnie z zatwierdzonym rysunkiem i specyfikacją zamówienia przed produkcją.

Szybka specyfikacja

• Typ produktu: obrotowy przedłużacz łańcucha kotwicznego 360° → obrotowe połączenie dla układu łańcucha kotwicznego.
• Klasa łańcucha: U2 lub U3 → klasa musi zostać potwierdzona, ponieważ obciążenia próbne i zrywające są specyficzne dla klasy.
• Średnica nominalna: 14–162 mm → dostarczone szczegółowe wymiary i obciążenia obejmują obecnie 14–46 mm.
• Zakres obciążeń dostarczonych dla 14–46 mm: obciążenie próbne 82–837 kN i obciążenie zrywające 116–1170 kN → żadna z tych wartości nie jest dopuszczalnym obciążeniem roboczym (SWL).
• Konstrukcja: stal kuta lub stal odlewana → dokładny gatunek materiału, obróbka cieplna i sposób produkcji do potwierdzenia.
• Obróbka powierzchni: ocynkowana lub niestandardowa → metoda i grubość powłoki zgodnie z zatwierdzoną specyfikacją zamówienia.
• Dopasowanie połączenia: wybierać z sąsiednimi ogniwami, szeklami, geometrią oczka i luzem artykulacyjnym → sama średnica jest niewystarczająca.
• Certyfikacja i testowanie: dostępne zgodnie z wymaganiami projektu → potwierdzić klasę, zakres nadzoru, identyfikowalność i dokumentację testową przed wyceną.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź wymaganą konfigurację produktu: pojedynczy obrotowy przedłużacz, szekla obrotowa, przedłużacz obrotowy lub kompletny zespół połączenia łańcucha kotwicznego.

Krok 2: Potwierdź nominalną średnicę łańcucha i klasę łańcucha U2 lub U3 z zatwierdzonego harmonogramu łańcucha kotwicznego statku.

Krok 3: Potwierdź sąsiednie ogniwa zwykłe, ogniwa powiększone, ogniwa końcowe, szekle łączące lub szekle kotwiczne, w tym wymiary oczek i luz artykulacyjny.

Krok 4: Potwierdź konstrukcję kutą lub odlewaną, dokładny gatunek stali, obróbkę cieplną, tolerancję wymiarową, obróbkę skrawaniem i wymagania dotyczące badań nieniszczących.

Krok 5: Potwierdź ocynkowanie lub inne wykończenie, oznakowanie produktu, identyfikowalność numeru wytopu, certyfikat materiałowy, protokół obciążenia próbnego, towarzystwo klasyfikacyjne i zakres nadzoru.

Krok 6: Podaj ilość, typ statku, status nowego budowy lub wymiany, zatwierdzony rysunek lub wyraźne zdjęcia, miejsce dostawy i wymagany czas dostawy.

Struktura

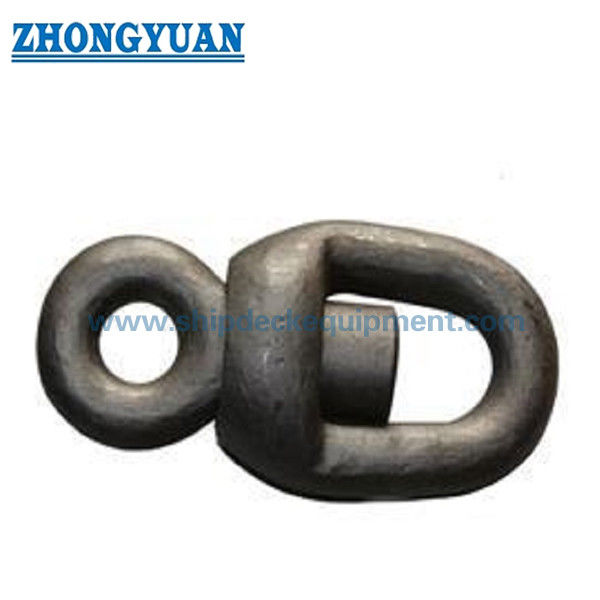

Górne oczko połączeniowe | Centralny obrotowy korpus obrotowy | Dolne oczko połączeniowe | Zaokrąglone przejścia nośne | Konstrukcja ze stali kutej lub odlewanej | Ocynkowane lub określone wykończenie

Materiały, testy obciążeniowe i zalety jakościowe

• Obrotowy przedłużacz zapewnia względny obrót w układzie łańcucha kotwicznego, pomagając zmniejszyć nadmierne przenoszenie skrętu do łańcucha ogniwowego.
• Średnica nominalna powinna odpowiadać harmonogramowi łańcucha, podczas gdy całkowita długość, szerokość, otwór oczka, geometria sąsiednich elementów i dostępna przestrzeń artykulacyjna również muszą zostać sprawdzone.
• W przypadku elementów kutych, gatunek stali, stopień redukcji podczas kucia, obróbka cieplna, obróbka skrawaniem, kontrola wymiarowa, badania mechaniczne i NDT powinny być zgodne z zatwierdzoną procedurą produkcyjną.
• W przypadku elementów odlewanych, gatunek staliwa, obróbka cieplna, szczelność odlewu, obróbka skrawaniem, kontrola wymiarowa i NDT powinny być określone oddzielnie od procesu kutego.
• Powierzchnie obrotowe i dopasowujące powinny zapewniać ruch i luz określone na zatwierdzonym rysunku, bez nadmiernych luzów lub zakleszczeń.
• Obciążenia próbne i zrywające specyficzne dla klasy muszą zostać potwierdzone. Kompletne połączenie łańcucha kotwicznego jest ograniczone przez najmniej odpowiedni element na ścieżce obciążenia.
• Po ocynkowaniu lub powleczeniu należy sprawdzić wymiary, oznakowanie, dopasowanie połączenia i stan obrotowy, gdzie narost powłoki może wpłynąć na montaż.
• Dokumenty inspekcyjne mogą obejmować certyfikaty materiałowe, raporty wymiarowe, raporty NDT, protokoły obciążeń próbnych, protokoły nadzoru klasyfikacyjnego, oznakowanie produktu i protokoły powłok, zgodnie z uzgodnionym zakresem zamówienia.

Atrybuty niestandardowe

• Kategoria produktu: Akcesorium do łańcucha kotwicznego → używane w systemie kotwiczenia statku, nie do ogólnego podnoszenia.
• Funkcja: Obrotowe połączenie łańcucha → pomaga zmniejszyć nadmierne skręcanie w układzie łańcucha kotwicznego.
• Obrót: oznaczenie 360° → umożliwia względny obrót wokół osi łańcucha; rzeczywisty ruch zależy od obciążenia, wyrównania, zużycia, korozji i geometrii połączenia.
• Średnica nominalna: 14–162 mm → wybierać na podstawie zatwierdzonego harmonogramu łańcucha kotwicznego ogniwowego i pasujących elementów.
• Klasa łańcucha: U2 / U3 → używać prawidłowego materiału i harmonogramu obciążeń specyficznego dla klasy.
• Materiał: Stal kuta lub stal odlewana → dokładny gatunek stali i stan obróbki cieplnej do potwierdzenia.
• Obróbka powierzchni: Ocynkowana lub niestandardowa → system powlekania, grubość i kryteria akceptacji są specyficzne dla projektu.
• Podstawa obciążenia: Obciążenie próbne i obciążenie zrywające → żadna z tych wartości nie jest SWL ani dopuszczalnym obciążeniem roboczym.
• Odnośnik normy: ISO 1704:2022 może mieć zastosowanie do elementów łańcucha kotwicznego ogniwowego → rzeczywista zgodność musi zostać potwierdzona na podstawie zatwierdzonego projektu i wymagań klasyfikacyjnych.
• Wymaganie certyfikatu: Dostępne zgodnie z zakresem projektu → typ certyfikatu i nadzór klasyfikacyjny muszą zostać uzgodnione przed produkcją.

Jak to działa

Kotwica zmienia orientację → W elementach łańcucha kotwicznego rozwija się obrót skręcający → Obrotowy przedłużacz umożliwia względny obrót między jego oczkami połączeniowymi → Zmniejsza się nadmierne przenoszenie skrętu do łańcucha kotwicznego → Obciążenie osiowe łańcucha jest nadal przenoszone przez potwierdzony układ połączeń

Zastosowania

Systemy kotwiczenia dziobu statku | Zewnętrzne odcinki łańcucha kotwicznego | Układy połączenia kotwicy z łańcuchem | Statki handlowe | Masowce | Tankowce | Kontenerowce | Statki towarowe ogólnego przeznaczenia | Holowniki i statki robocze | Projekty nowych budów i wymiany

Certyfikaty i zalety

Certyfikaty i inspekcje klasyfikacyjne mogą być organizowane zgodnie z wymaganiami projektu, zatwierdzoną trasą produkcyjną, identyfikowalnością materiałów, procedurą testową i zakresem nadzoru.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

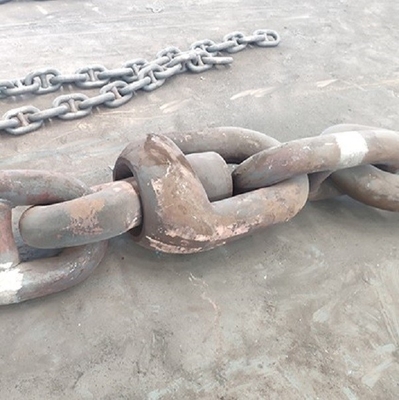

Rysunek i zdjęcia

Często zadawane pytania

P1: Czy obciążenie próbne i obciążenie zrywające są tym samym co SWL?

O1: Nie. Obciążenie próbne to określona wartość testu weryfikacyjnego, podczas gdy obciążenie zrywające to minimalna lub niszcząca wartość wytrzymałości. Żadna z nich nie jest SWL. Wybór musi być zgodny z zatwierdzoną klasą łańcucha, harmonogramem elementów i podstawą projektową systemu kotwiczenia.

P2: Czy 360° oznacza, że obrotowy przedłużacz obraca się swobodnie pod pełnym obciążeniem łańcucha?

O2: Oznaczenie opisuje zamierzoną funkcję obrotową wokół osi łańcucha. Rzeczywisty ruch zależy od wyrównania, napięcia łańcucha, geometrii połączenia, zużycia, korozji i stanu konserwacji. Nie należy go promować jako swobodnie obracającego się w każdych warunkach obciążenia.

P3: Jakie informacje są wymagane do wyceny?

O3: Potwierdź konfigurację produktu, średnicę nominalną, klasę U2 lub U3, sąsiednie ogniwa i szekle, trasę materiału kutego lub odlewanego, obróbkę powierzchni, zakres testów i certyfikatów, ilość, rysunek lub zdjęcia, miejsce dostawy i wymagany czas dostawy.
