DIN 763 Długie łańcuchy stalowe testowane
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard:: | DIN763; | Stopień:: | Klasa 40, U2, U1 itd. |
|---|---|---|---|
| Średnica łańcucha:: | 13mm do 32mm | Długość na strzał:: | Dostosowane |
| Budowa:: | Zgrzewane doczołowo, | Typ:: | Otwarte łącze, łącze bez kołków; |
| Test:: | Test obciążenia próbnego, Test obciążenia zrywającego, Test właściwości materiału, | Obróbka powierzchniowa:: | Cynkowanie ogniowe, cynkowanie elektryczne, malowanie antykorozyjne; |
| Certyfikaty klasyfikacyjne:: | TUV, ABS, DNV, LR, RINA, BV, każdy inny certyfikat kontroli strony trzeciej i certyfikat młyna. | Gatunek materiału:: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| Podkreślić: | din 763 łańcuch bez rozpórki,niemiecki standardowy łańcuch bez rozpórki,32mm łańcuch cumowniczy ze stali nierdzewnej |
||
opis produktu
DIN 763 Długie łańcuchy stalowe testowane
Przegląd produktu
DIN 763 długotrwały okrągły łańcuch stalowy to spawany, przetestowany, niekalibrowany łańcuch przeznaczony do ogólnego zastosowania technicznego, w którym użyteczne jest większe otwarcie przejrzystego łańcucha i niższa liczba łańcuchów na metr.Długie rozstawienie zapewnia praktyczne odległość od złącza i elastyczne sterowanie, podczas gdy geometria niewykalibrowana oznacza, że nie należy go wybierać do kółek kieszonkowych, kalibrowanych napędów łańcuchowych lub systemów podnoszenia, które wymagają dopasowanej wysokości i certyfikowanych klas łańcucha podnoszącego.
W przypadku dostaw morskich łańcuch może być rozważany do ogólnego zabezpieczenia, barier bezpieczeństwa, zatrzymywania sprzętu i innych obowiązków związanych z niepodnoszeniem, z zastrzeżeniem materiału, ochrony przed korozją, podstawy badania,i akceptacji projektuNie należy go określać jako klasyfikowanego łańcucha kotwiczego, łańcucha pierwotnego mocowania, łańcucha mocowania boji lub łańcucha podnoszącego, chyba że stosowana norma produktu, obciążenie projektowe, badania,i zakres homologacji zostają oddzielnie potwierdzone.
Szybkie specyfikacje
- Standardowa podstawa: DIN 763:1990-12 → oficjalna nazwa badanych, niekalibrowanych, okrągłych łańcuchów stalowych o długim ogniwie.
- Konfiguracja: Otwarty, bezprzewodowy, spawany łańcuch z okrągłymi ogniwami → długi wewnętrzny rozstaw zapewnia otwartość złącza i zmniejsza liczbę ogniw na metr.
- Opublikowany nominalny zakres DIN: 4 ≈ 16 mm w wydaniu z 1990 → dostarczane rozmiary spoza tego zakresu należy traktować jako wzór DIN 763 / rozmiary niestandardowe, dopóki zgodność nie zostanie potwierdzona.
- Główne wymiary wyboru: średnica nominalna d, rozstaw wewnętrzny t, szerokość zewnętrzna b2 i masa na metr → sprawdź rozmiar złącza, odległość i wymaganą długość łańcucha.
- Metoda wytwarzania: konstrukcja ogniw spawanych w trybie błyskawicznym → spójność spawania, geometria ogniw i badania dowodów są kluczowymi punktami kontroli jakości.
- Opcje materiału: stal węglowo-manganowa lub stal nierdzewna, w zależności od zamówienia → Q195, Q235, CM490, 20Mn2, SUS 304 i SUS 316 wymienione są w dostarczonych danych;Dokładna równoważność klas wymaga potwierdzenia.
- Obsługa powierzchniowa: samobarwione, malowane, galwanizowane elektrycznie lub galwanizowane na gorąco → wybierz zgodnie z ekspozycją na korozję i wymaganiami wymiarowymi.
- Terminologia obciążenia: obciążenie robocze, obciążenie badawcze i obciążenie rozbicia to oddzielne podane wartości → nie mogą być przekształcane w podnoszący WLL lub klasę łańcucha kotwiczenia bez zatwierdzonej podstawy.
Główne parametry techniczne
| Wielkość łańcucha | Długość wewnętrzna | Szerokość zewnętrzna | Obciążenie robocze | Obciążenie badawcze | Złamanie ładunku | Waga na metr | |||
| mm | 土mm | mm | 土 mm | mm | 土mm | kg | N | N | kg |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
Przewodnik do wyboru i zapytania
Krok 1: Potwierdzenie rzeczywistego obowiązku i dopuszczalności łańcucha ogólnego przeznaczenia zgodnie z normą DIN 763.lub inną funkcję niepodnoszącą.
Krok 2: Potwierdzić średnicę nominalną d, wewnętrzną rozpiętość t, zewnętrzną szerokość b2, całkowitą długość lub długość na strzał, układ końcowego złącza, rozmiar złącza i wymagane tolerancje wymiarowe.
Krok 3: Potwierdzenie klasy materiału, wymaganych właściwości mechanicznych, stanu obróbki cieplnej oraz tego, czy każdy zamówiony rozmiar musi być zgodny z normą DIN 763 lub może być dostarczany jako wzór/rozmiar na zamówienie DIN 763.
Krok 4: Potwierdzenie stanu powierzchni i jej ekspozycji: kolor własny, farba antykorozyjna, galwanizowana elektrycznie, galwanizowana na gorąco lub stal nierdzewna, w tym wszelkie wymagania dotyczące grubości powłoki.
Krok 5: Potwierdzenie zakresu kontroli i dokumentacji przed złożeniem oferty: certyfikat materiału, certyfikat badania producenta, badanie dowodu obciążenia, badanie obciążenia przełomowego, świadek zewnętrzny,lub zatwierdzenie związane z klasą, z zastrzeżeniem uzgodnienia.
Krok 6: Podaj ilość, formę pakowania, miejsce dostawy, wymagany czas dostawy, rysunek wniosku, szczegóły końcowe łańcucha i zdjęcia referencyjne, jeśli są dostępne.
Struktura
Okrągłe łącze stalowe. Długa wewnętrzna pasma. Otwarte łącze bez sztuczek. Spawane złącze z błyskawicznym tyłkiem.
Zalety spawania, badań i jakości
- Geometria długiego połączenia zapewnia większe otwarcie dla kajdan, haków, złączy i trasy niż porównywalny łańcuch krótkiego połączenia, z zastrzeżeniem weryfikacji dopasowania złącza.
- Spawanie w trybie błyskawicznym tworzy ciągłe ogniwo spawane; kontrola produkcji powinna koncentrować się na zakłóceniu spawania, stanie strefy dotkniętej ciepłem, kształcie ogniwa i usunięciu szkodliwych ostrych krawędzi.
- Badanie wymiarowe d, t i b2 wspiera kompatybilność złączy i stałą masę na metr, przy jednoczesnym uznaniu, że DIN 763 jest normą łańcucha niekalibrowanego.
- Badania ładunkowe i ładunkowe mogą być zorganizowane zgodnie z uzgodnionym planem badań; częstotliwość badań, podstawy próbkowania, kryteria akceptacji i zakres świadectw należy określić w zamówieniu.
- Wybór materiału i obróbka cieplna powinny być dopasowane do wymaganych właściwości mechanicznych.i warianty ze stali nierdzewnej nie powinny mieć wspólnej niezaświadczonej tabeli obciążeń.
- Zacynkowanie lub powłoka zwiększają odporność na korozję, ale metoda powłoki i grubość powinny być wybrane z uwzględnieniem wolności wymiarowej, stanu powierzchni i środowiska eksploatacyjnego.
- Identyfikacja partii, identyfikowalność materiału i zapisy badań mogą być uwzględnione zgodnie z uzgodnioną dokumentacją, a nie przyjmowane jako standardowa dostawa.
Atrybuty niestandardowe
- Standard: DIN 763:1990-12 → przetestowany, niekalibrowany, okrągły łańcuch stalowy o długim ogniwie do ogólnego użytku technicznego.
- Status normy: wydanie 1990 wymienione jako aktualne przez DIN Media → DIN 763:2026-03 jest projektem i nie należy go cytować jako ostatecznie opublikowaną normę.
- Typ: Otwarty, bezprzewodowy, łańcuch z długim ogniwem → w ogniu nie umieszczono żadnego pręta.
- Średnica nominalna: 416 mm w zakresie opublikowanego standardu z 1990 r. → 232 mm w zakresie dostawcy wymaga potwierdzenia rozmiaru po rozmiarze.
- Materiał: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 wymieniony w dostarczonych danych → dokładna specyfikacja równoważna i właściwości mechaniczne do potwierdzenia.
- Obróbka cieplna: W zależności od właściwości materiału i docelowych → należy podać cykl obróbki cieplnej i wartości akceptacji dla klas wyższej wytrzymałości.
- Powierzchniowa obróbka: malowana / galwanizowana elektrycznie / galwanizowana na gorąco / wykończenie nierdzewne → wybierz zgodnie ze specyfikacją ekspozycji i powłoki.
- Badanie: badanie materiału / badanie obciążenia przeciwobciążeniu / badanie obciążenia przeciwrozładowego zgodnie z uzgodnionym zakresem → podstawą badania i częstotliwością pobierania próbek, które należy potwierdzić.
- Ograniczenie stosowania: Łańcuch ogólnego użytku bez podnoszenia → nie może być promowany jako łańcuch podnoszący, certyfikowany łańcuch kotwiczy lub klasyfikowany łańcuch mocowy bez oddzielnego zatwierdzenia.
Jak to działa
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
Wnioski
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
Certyfikacje i zalety
Kontrola i dokumentacja mogą być zorganizowane zgodnie z wymogami projektu, identyfikowalnością materiału, uzgodnionym planem badań i procedurą zatwierdzania.Nie należy przyjmować żadnego certyfikatu klasy lub osoby trzeciej, chyba że jest on zawarty w ofercie i zamówieniu na zakup.
Opcje certyfikacji/inspekcji, z zastrzeżeniem uprzedniego potwierdzenia: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, inspekcja ze strony strony trzeciej oraz certyfikat badawczy producenta.

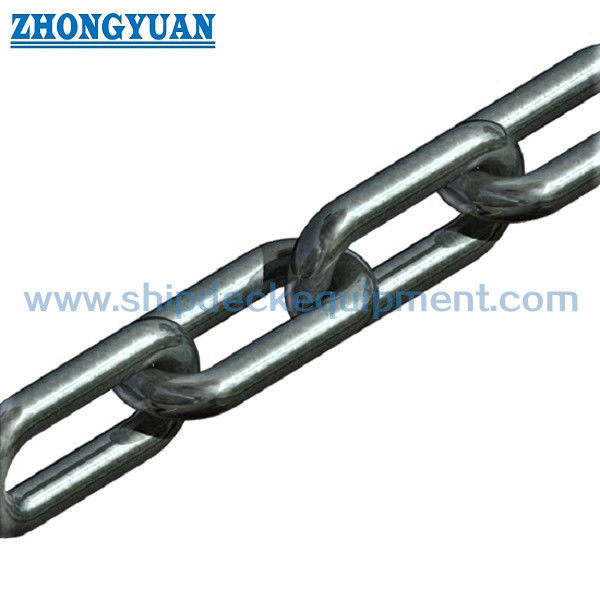

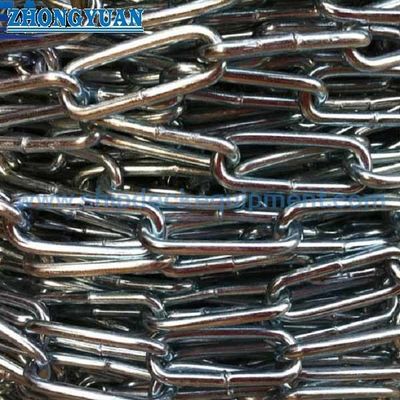

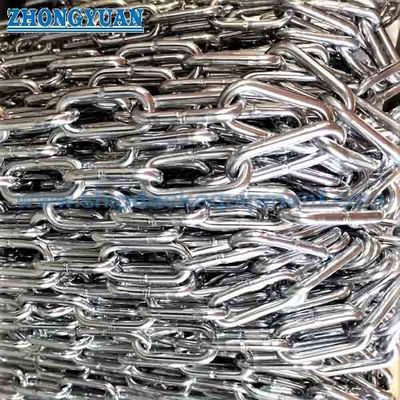

Rysunek i zdjęcia
Częste pytania
P1: Czy łańcuch długotrwałego łącza DIN 763 nadaje się do podnoszenia?
A1: Nie należy go wybierać jako łańcucha podnoszącego tylko dlatego, że pokazane są obciążenia robocze, testowe i łamania.,oznakowanie, badania i certyfikacja.
P2: Czy każdy rozmiar od 2 mm do 32 mm może być opisany jako DIN 763?
A2: Opublikowany zakres DIN 763:1990-12 jest powszechnie identyfikowany z średnicami nominalnymi od 4 mm do 16 mm.Rozmiary znajdujące się poza tym zakresem należy opisywać jako wzór DIN 763 lub niestandardowy łańcuch długotrwałego łącza, dopóki zgodność wymiarowa i mechaniczna nie zostanie potwierdzona przez stosowną dokumentację rysunkową i testową..
P3: Jakie informacje są wymagane do uzyskania wiarygodnej oferty?
A3: Potwierdzenie zastosowania, średnica nominalna, wymiary łącza, całkowita długość lub długość strzału, układ końcowy łącza, materiał, obróbka cieplna, wykończenie powierzchni, wymagana podstawa obciążenia roboczego / badawczego / przerywania,zakres kontroli, ilość, pakowanie, miejsce przeznaczenia i czas dostawy.
