Łańcuch do uchwytu pokrywy luku 11–30 mm do systemów napędu łańcuchowego TTS / MacGregor | Spawany łańcuch zamienny bez ogniw z bolcami
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | ciągnąć łańcuch | Tworzywo: | Stal węglowa, stal stopowa Q235 do CM690 |
|---|---|---|---|
| Obróbka powierzchniowa: | Normalne galwanizowanie, galwanizowanie elektryczne, malowane, galwanizowanie na gorąco | Struktura: | Łańcuch spawany doczołowo |
| Pociągnij ładunek: | 57 KN do 399 KN | certyfikat: | COO, COC, KOM |
| Wymiar połączenia: | spełnia normy TTS i MacGregor w zakresie pokrycia włazów | Średnica: | 11 mm do 30 mm |
| Podkreślić: | 30 mm Łańcuch ciągnący,11 mm Łańcuch do przyciągania,Łańcuch ciągnący do pokrywy włazu statku |
||
opis produktu
Łańcuch do przeciągania o masie 11 ′′ 30 mm dla systemów napędowych TTS / MacGregor.
Przegląd produktu
Niniejszy łańcuch ciągnący pokrywę włazu to niezależnie dostarczany spawany łańcuch operacyjny bez szpilki dla wybranych łańcuchowo napędzanych systemów pokryw włazu ładunkowego.Przenosi siłę napędową między kołem łańcuchowym i ruchomym panelem pokrycia włazu podczas otwierania i zamykaniaProdukt jest dostępny w nominalnych średnicach prętów od 11 do 30 mm, w tym w kilku wariantach geometrii łącza A, B i C.
Pokrywki włazów TTS i MacGregor były dostarczane z różnymi układami napędu łańcuchowego, w tym jednokierunkowego i dwustronnego układu.Dlatego też łańcuch zastępczy musi odpowiadać oryginalnemu pasmowi łącza, szerokość łącznika, geometria kieszeni koła, całkowita liczba łączników, połączenia końcowe i układ napięcia, nie tylko średnica nominalna.produkt ten powinien być przedstawiony jako zgodny zamiennik wyprodukowany na podstawie zatwierdzonego rysunku lub zweryfikowanej próbki.
Szybkie specyfikacje
• Funkcja produktu: Łańcuch wciągający / łańcuch obsługujący → przekazuje ruch w obrębie łańcuchowo napędzanego układu pokrycia włazu; nie jest łańcuchem podnoszącym, kotwiczącym, kotwiczącym lub zabezpieczającym ładunek.
• Zakres wielkości nominalnych: od 11 do 30 mm → obejmuje warianty 14A / 14B, 16A / 16B, 18A / 18B, 20A / 20B i 22A / 22B / 22C.
• Konstrukcja: Zlutowany łańcuch bez szczypów → geometria szczepu musi odpowiadać istniejącemu kołowi kieszonkowemu, ścieżce przewodniczej i połączeniu końcowemu.
• Zakres obciążeń próbnych: od 57 do 399 kN → wartość badania akceptacyjnego lub produkcyjnego z dostarczonej tabeli, a nie dopuszczalna przyciąganie robocze.
• Zakres obciążeń przełomowych: 116-798 kN → wartość graniczna awarii; nie może być opublikowany jako SWL lub moc robocza.
• Przybliżona masa: 2,39 do 18,22 kg/m → ma znaczenie dla obsługi części zamiennych, całkowitej masy łańcucha, dopasowania par i bezwładności układu napędowego.
• Formularz dostaw: dokładna liczba ogniw, długość cięcia, dopasowana para, łącza łączące i urządzenia końcowe → potwierdzone na podstawie rysunku osłony włazu lub istniejącej próbki.
• Ochrona powierzchni: czarna powłoka, galwanizacja konwencjonalna lub galwanizacja na gorąco → wybrane tylko po potwierdzeniu dopasowania wymiarowego, jakości stali, wymogów spawania i przetwarzania.
Główne parametry techniczne
Dane źródłowe są przedstawione poniżej bez cichego zmiany żadnych wartości.ale kilka wartości jest mniejszych niż nominalna średnica prętaPodstawę pomiaru należy potwierdzić na podstawie oryginalnego rysunku łańcucha.
|
Wielkość łańcucha |
Długość ogniwa wewnętrznego (mm) |
Rozmiar szerokości łącza* (mm) |
Obciążenie zabezpieczające (kN) |
Obciążenie przełomowe (kN) |
Przybliżona masa (kg/m) |
|---|---|---|---|---|---|
| 11 | 43 | 12.5 | 57 | 116 | 2.39 |
| 14 ((A) | 50 | 17 | 97 | 194 | 3.95 |
| 14 ((B) | 42 | 18 | 97 | 194 | 4.32 |
| 15 | 42 | 21 | 106 | 212 | 5.20 |
| 16 ((A) | 55 | 22 | 128 | 254 | 5.34 |
| 16 ((B) | 55 | 18 | 128 | 254 | 5.29 |
| 18 ((A) | 54 | 24 | 161 | 322 | 7.12 |
| 18 ((B) | 64 | 25 | 161 | 322 | 6.32 |
| 19 | 57 | 24 | 164 | 330 | 7.60 |
| 20 ((A) | 60 | 22 | 129** | 359 | 9.50 |
| 20 ((B) | 62 | 22 | 179 | 359 | 8.57 |
| 22 ((A) | 78 | 31 | 240 | 480 | 9.86 |
| 22(B) | 86 | 30 | 240 | 480 | 9.24 |
| 22 ((C) | 66 | 31 | 240 | 480 | 10.60 |
| 30 | 108 | 35 | 399 | 798 | 18.22 |
* Potwierdź, czy podawana wartość szerokości jest szerokością wewnętrzną, szerokością zewnętrzną lub innym wymiarem łącza OEM. ** Zapewnione obciążenie przeciwprężne 20 (A) wynosi 129 kN,podczas gdy 20(B) wynosi 179 kN i oba wykazują obciążenie przełomowe 359 kNWartość 20 (A) wymaga potwierdzenia.
Identyfikacja zamiennika i zgodność
Udaną wymianę rozpoczyna się od identyfikacji sprzętu, a nie od samej średnicy łańcucha.Preferowany pakiet zapytania to oryginalny rysunek TTS / MacGregor lub odniesienie do części zamiennej wraz z fotografiami i zmierzonymi wymiarami z nieznanego łącznika.
|
Pozycja identyfikacyjna |
Informacje wymagane |
Dlaczego to ważne? |
|---|---|---|
| System pokrycia włazów | Producent, rodzaj, numer włazu, zbiorniki i urządzenia | Oddziela różne układy i generacje napędu łańcuchowego. |
| Geometria łącza | Średnica pręta, rozstaw / długość wewnętrzna, potwierdzona szerokość, położenie spawania i orientacja | Kontroluje siedziska z kieszonkowymi kołami i przewód. |
| Koło napędowe | Liczba kieszeni, profil kieszeni, okrąg pasma i stan zużycia | Zapobiega wspinaczkom, uderzeniom i nierównomiernemu przenoszeniu obciążenia. |
| Długość łańcucha | Dokładna liczba ogniw, długość cięcia i tolerancja | Utrzymuje pełny ruch panela i prawidłowe ustawienie napięcia. |
| Pojazd dwustronny | Wymóg dopasowania par i dopuszczalna różnica długości | Pomaga zapobiec zniekształceniu panelu i nierównemu obciążeniu napędu. |
| Połączenia końcowe | Złącze końcowe, złącze łączące, łańcuch, płyta lub interfejs napięcia | Zapewnia bezpośrednie dopasowanie do istniejącego systemu. |
| Podstawa obciążenia | Pociąg roboczy, obciążenie przeciwobciążenie, obciążenie przerywaniem i moment napędowy | Utrzymuje obciążenie konstrukcyjne systemu oddzielone od wartości badań łańcucha. |
Geometria połączenia i dopasowanie napędu
• Sama średnica nominalna nie określa kompatybilności.
• Przesunięcie wiązania musi być zgodne z przesunięciem koła kieszonkowego, tak aby obciążenie przechodziło przez przewidziany obszar kontaktu, a nie na jednym krawędziu wiązania.
• Zweryfikowana szerokość musi zapewniać przejście przez przewodniki i wokół kieszeni kołowych, nie pozwalając na nadmierne ruchy boczne.
• Prostota, skręcenie ogniw i spójność wymiarów wpływają na sposób wprowadzania i opuszczania łańcucha przez koło napędowe; punkty te powinny być uwzględnione w kontroli wymiarów.
• W przypadku napędów dwustronnych, dopasowana liczba ogniw i całkowita długość pomagają utrzymać ustawienie paneli.
Produkcja, spawanie i obróbka cieplna
Łańcuch jest produkowany jako spawany produkt o otwartym połączeniu.tolerancje w zakresie obróbki cieplnej i wymiarów powinny być związane z zatwierdzonym rysunkiem łańcucha i wymaganą tabelą obciążeń.
• Wybór materiału powinien opierać się na wymaganej odporności i obciążeniach łamania, spawalności, wytrzymałości, narażeniu na korozję i wszelkich procesach ocynkowania.
• Zakres dostarczony przez użytkownika od Q235 do CM690 jest zbyt szeroki, aby mógł być przedstawiony jako wymienny.
• Profil spawania powinien być gładki i spójny, bez lokalnego podcięcia, nakładania się lub nadmiernego wzmocnienia, które mogłoby zakłócać zaangażowanie koła.
• W przypadku określonych warunków należy kontrolować i dokumentować obróbkę cieplną, ponieważ wpływa ona na wytrzymałość, wytrzymałość, stabilność wymiarową i przydatność powłoki.
• Każda partia produkcji powinna utrzymywać identyfikowalność pomiędzy ciepłem materiału, partią produkcyjną, próbką testową i końcową długością łańcucha.
Badania dowodowe, inspekcja i dokumentacja
Badania próbne sprawdzają, czy gotowy łańcuch wytrzymuje uzgodnione obciążenie akceptacyjne bez nie do zaakceptowania trwałej deformacji.Weryfikacja obciążenia przełomowego jest zwykle przeprowadzana na reprezentatywnej próbce zgodnie z uzgodnionym planem badań..
• Kontrola wymiarów: średnica pręta, wysokość, szerokość, kształt ogniwa, prostota, skręcenie, długość całkowita i wymiary końcowych połączeń.
• Kontrola wizualna i spawania: stan powierzchni, profil spawania, pęknięcia, koła, ostre krawędzie, uszkodzenia powłoki i znaki identyfikacyjne.
• Badanie pod obciążeniem: zakres, prędkość obciążenia, wymóg utrzymania, stały zestaw i kryteria akceptacji, które należy potwierdzić przed produkcją.
• Badanie pęknięcia: częstotliwość pobierania próbek, przygotowanie próbki i minimalne obciążenie pęknięciem muszą być uzgodnione w planie kontroli i badania.
• Dokumentacja: certyfikat materiału, sprawozdanie o wymiarach, sprawozdanie z badań dowodowych, sprawozdanie z badań pęknięcia, sprawozdanie z powłoki i certyfikat producenta zgodnie z zamówieniem.
Ochrona powierzchni i obsługa morska
• Czarna powłoka nadaje się jako podstawowa powłoka ochronna, gdy oczekuje się regularnej kontroli i konserwacji.
• Konwencjonalne lub galwanizowanie na gorąco może poprawić ochronę przed korozją, ale grubość powłoki może mieć wpływ na kalibrowaną geometrię ogniw i dopasowanie do koła kieszonkowego.
• W przypadku łańcuchów o wyższej wytrzymałości lub obróbce cieplnej proces ocynkowania i inspekcja poobróbki powinny być zatwierdzone dla wybranej metalu i trasy produkcji.
• Powierzchnie kontaktowe powinny być wolne od ciężkiego gromadzenia się farby, biegów cynku, grzybów i innych osadów, które mogą zakłócać zaangażowanie koła.
• Opakowanie powinno zapobiegać zderzeniom między ogniwami, zanieczyszczeniu solą i uszkodzeniu powłoki podczas transportu i przechowywania.
Jak działa łańcuch w systemie pokrywania włazów
Hydraulic or electric drive rotates the chain wheel → Chain links engage the wheel pockets → Tension is transmitted through the connected chain run → The hatch panel moves along its rails or rolling path → Guides and tensioners control alignment → The panel reaches the open or closed position → Separate lifting, systemy uszczelniające i zęby zabezpieczają właz
Instalacja, uruchomienie i utrzymanie
• Przed zainstalowaniem nowego łańcucha należy sprawdzić koła łańcucha, przewodniki, napinacze, punkty mocowania i ustawienie napędu; zużyte elementy napędowe mogą uszkodzić nowy łańcuch.
• Zainstalować łańcuch z określoną orientacją ogniwa, całkowitą liczbą ogniw, końcowymi elementami i napięciem początkowym.
• W przypadku napędów z parami należy sprawdzić synchronizację ruchu i wyrównanie napięcia łańcucha przez cały cykl otwierania i zamykania.
• Po uruchomieniu należy sprawdzić układ siedzeń kołowych, nieprawidłowy hałas, uderzenia, lokalne polerowanie, skręcanie łańcucha, zmiany napięcia i bezpieczeństwo połączenia końcowego.
• Zarejestruj datę wymiany, identyfikację łańcucha, wymiary pomiarów i dokumentację badawczą w dokumentacji konserwacyjnej pokrywy włazu statku.
Przewodnik do wyboru i zapytania
Krok pierwszy:Należy podać nazwę statku, numer IMO, jeżeli jest dostępny, numer włazu, producent osłony włazu, rodzaj wyposażenia oraz numer seryjny lub rysunku TTS/MacGregor.
Krok 2:Potwierdź rozmiar i wariant łańcucha, średnicę pręta, długość pasma / wewnątrz, definicję szerokości, pozycję spawania, orientację łącza oraz nieznaną próbkę lub zdjęcie wymiarowe.
Krok trzeci:Należy podać wymiary kieszeni koła łańcuchowego, całkowitą liczbę ogniw, długość cięcia, wymóg dopasowania pary, ogniwa łączące, ogniwa końcowe, kajdanki i szczegóły naciągacza.
Krok czwarty:Potwierdzenie przyciągania roboczego, obciążenia przeciwobciążenia, obciążenia awaryjnego, momentu obrotowego napędu, przemieszczania się paneli, prędkości roboczej oraz wszelkich warunków działania w przypadku wstrząsu lub awaryjnego.
Krok 5:Potwierdzenie jakości stali, wymogów dotyczących spawania i obróbki cieplnej, badań odporności i pęknięcia, NDT, identyfikowalności, oznakowania i kryteriów akceptacji.
Krok 6:Potwierdź wykończenie, ilość, długość zapasową, opakowanie, zakres certyfikatu, miejsce dostawy i wymagany czas dostawy.
Wnioski
Chain-driven side-rolling hatch covers | Main cargo hatch cover operating systems | Selected TTS / MacGregor legacy installations | Single-chain drives | Two-sided matched-chain drives | Ship repair and dry-docking replacement | Planned spare-chain supply
Certyfikacje i dokumentacja dostaw
certyfikaty materiałów, kontrola wymiarów, badania próby obciążenia, reprezentatywne badania obciążenia zerwania, kontrola spawania,zapisy powłoki i dokumentacja producenta mogą być zorganizowane zgodnie z uzgodnionym zakresem zamówieniaISO 9001 jest organizacyjnym standardem systemu zarządzania jakością i nie powinien być przedstawiany jako certyfikat wydajności produktu dla łańcucha.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

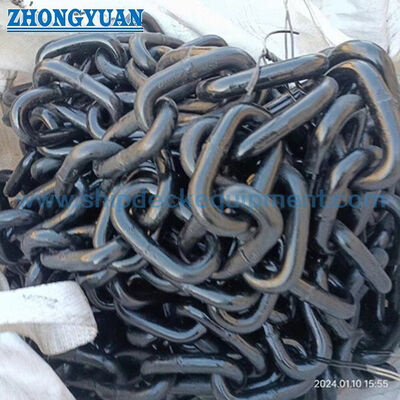

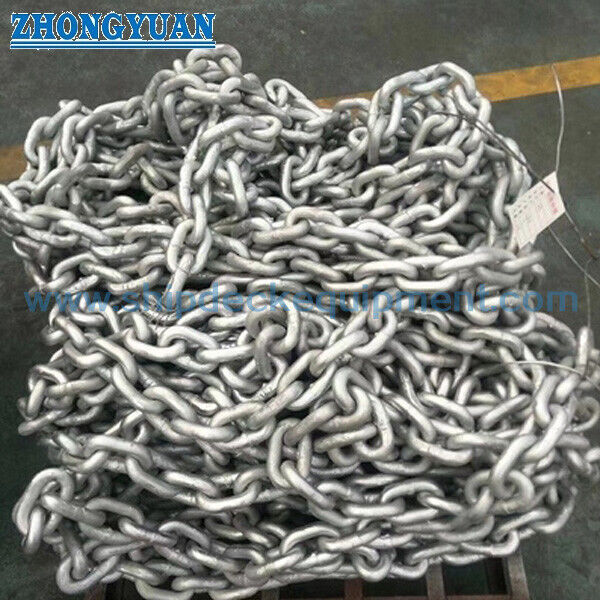

Rysunek i zdjęcia
Częste pytania
P1: Czy sama średnica łańcucha może potwierdzić zgodność z TTS lub MacGregor?
Odpowiedź 1: Nie. Ta sama średnica może mieć różne rozpiętość, szerokość, masę i wyposażenie końcowe. Kompatybilność należy sprawdzić na podstawie numeru seryjnego lub rysunku urządzenia, kieszeni koła łańcuchowego,dokładna geometria łącza, całkowita liczba połączeń i połączeń końcowych.
P2: Czy przeciążenie dowodowe jest dopuszczalnym przyciąganiem roboczym lub SWL?
Odpowiedź 2: Nie. Obciążenie próbne jest wartością badania akceptacyjnego, a obciążenie awaryjne jest wartością graniczną awarii. Dopuszczalne przyciąganie robocze określa konstrukcja osłony włazu, moment obrotowy napędu, opór panela,efekty dynamiczne, ograniczenia zużycia i czynników bezpieczeństwa technicznego.
Czy to oryginalna część MacGregora?
A3: Nie, chyba że oferta wyraźnie określa dostawę OEM i zawiera odpowiednią identyfikowalność.Strona standardowa powinna opisywać produkt jako niezależnie wyprodukowany kompatybilny zamiennik dla wybranych systemów TTS / MacGregor, z zastrzeżeniem weryfikacji rysunku i próbki.
Główny parametr techniczny:
| Średnica |
Wewnątrz. Długość |
Na zewnątrz Szerokość |
Ładunek dowodowy | Złamanie ładunku |
Przybliżenie Waga |
| mm | mm | mm | kN | kN | kg/m |
| 11 | 43 | 12.5 | 57 | 116 | 2.39 |
| 14 ((A) | 50 | 17 | 97 | 194 | 3.95 |
| 14 ((B) | 42 | 18 | 97 | 194 | 4.32 |
| 15 | 42 | 21 | 106 | 212 | 5.2 |
| 16 ((A) | 55 | 22 | 128 | 254 | 5.34 |
| 16 ((B) | 55 | 18 | 128 | 254 | 5.29 |
| 18 ((A) | 54 | 24 | 161 | 322 | 7.12 |
| 18 ((B) | 64 | 25 | 161 | 322 | 6.32 |
| 19 | 57 | 24 | 164 | 330 | 7.6 |
| 20 ((A) | 60 | 22 | 129 | 359 | 9.5 |
| 20 ((B) | 62 | 22 | 179 | 359 | 8.57 |
| 22 ((A) | 78 | 31 | 240 | 480 | 9.86 |
| 22(B) | 86 | 30 | 240 | 480 | 9.24 |
| 22 ((C) | 66 | 31 | 240 | 480 | 10.6 |
| 30 | 108 | 35 | 399 | 798 | 18.22 |
