Łańcuch do uchwytu pokrywy luku 11–30 mm do systemów napędu łańcuchowego TTS / MacGregor | Spawany łańcuch zamienny bez ogniw z bolcami

Łańcuch do otwierania luków o średnicy 11-30 mm do systemów łańcuchowych TTS / MacGregor | Spawany, bez sworzni zamienny łańcuch

Przegląd produktu

Ten łańcuch do otwierania luków jest niezależnie dostarczanym, spawanym łańcuchem roboczym bez sworzni do wybranych systemów otwierania luków napędzanych łańcuchem. Przenosi siłę napędową między kołem łańcuchowym a ruchomym panelem luku podczas otwierania i zamykania. Produkt jest dostępny w nominalnych średnicach pręta od 11 do 30 mm, w tym w kilku wariantach geometrii ogniw A, B i C.

Luki TTS i MacGregor były dostarczane z różnymi układami napędu łańcuchowego, w tym z jednym łańcuchem i układami dwustronnymi. Łańcuch zamienny musi zatem odpowiadać oryginalnemu skokowi ogniwa, szerokości ogniwa, geometrii kieszeni koła, całkowitej liczbie ogniw, połączeniom końcowym i układowi napinania — nie tylko nominalnej średnicy. Chyba że oferta wyraźnie określa dostawę OEM, produkt ten powinien być prezentowany jako zgodny

zamiennik wyprodukowany zgodnie z zatwierdzonym rysunkiem lub zweryfikowaną próbką.

Szybka specyfikacja

• Funkcja produktu: Łańcuch do otwierania / roboczy luku → przenosi ruch w systemie otwierania luku napędzanym łańcuchem; nie jest to łańcuch podnoszący, cumowniczy, kotwiczny ani zabezpieczający ładunek.
• Zakres rozmiarów nominalnych: 11 do 30 mm → obejmuje warianty 14A / 14B, 16A / 16B, 18A / 18B, 20A / 20B i 22A / 22B / 22C.
• Konstrukcja: Spawanany łańcuch z ogniwami otwartymi bez sworzni → geometria ogniwa musi pasować do istniejącego koła kieszeniowego, prowadnicy i połączenia końcowego.
• Zakres obciążenia próbnego: 57 do 399 kN → wartość testu akceptacyjnego lub produkcyjnego z dostarczonej tabeli, nie dopuszczalne obciążenie robocze.
• Zakres obciążenia zrywającego: 116 do 798 kN → wartość graniczna awarii; nie może być publikowana jako SWL ani obciążenie robocze.
• Przybliżona masa: 2,39 do 18,22 kg/m → istotne dla obsługi zamiennika, całkowitej masy łańcucha, dopasowania pary i bezwładności układu napędowego.
• Forma dostawy: Dokładna liczba ogniw, długość cięta, dopasowana para, ogniwo łączące i okucia końcowe → potwierdzone z rysunku luku lub istniejącej próbki.
• Ochrona powierzchni: Czarna powłoka, konwencjonalne cynkowanie lub cynkowanie ogniowe → wybierane dopiero po potwierdzeniu dopasowania wymiarowego, gatunku stali, spawania i wymagań po obróbce.

Główne parametry techniczne

Dane źródłowe są reprodukowane poniżej bez cichych zmian wartości. Kolumna szerokości jest pokazana jako „Wymiar szerokości ogniwa”, ponieważ źródło opisuje ją jako szerokość zewnętrzną, ale kilka wartości jest mniejszych niż nominalna średnica pręta. Podstawa pomiaru musi być potwierdzona z oryginalnego rysunku łańcucha.

Identyfikacja i kompatybilność zamiennika

Pomyślna wymiana zaczyna się od identyfikacji sprzętu, a nie tylko od średnicy łańcucha. Preferowany pakiet zapytań to oryginalny rysunek lub numer części zamiennej TTS / MacGregor wraz ze zdjęciami i zmierzonymi wymiarami niezużytego ogniwa.

Geometria ogniwa i dopasowanie napędu

• Sama średnica nominalna nie określa kompatybilności. Warianty A / B / C o tej samej średnicy mają różne długości ogniw, szerokości i masę i muszą być traktowane jako oddzielne produkty.
• Skok ogniwa musi odpowiadać skokowi koła kieszeniowego, aby obciążenie było przenoszone przez zamierzone pole styku, a nie na krawędź ogniwa.
• Zweryfikowana szerokość musi zapewniać luz przez prowadnice i wokół kieszeni koła, nie dopuszczając do nadmiernego ruchu bocznego.
• Prostoliniowość, skręt ogniwa i spójność wymiarowa wpływają na sposób, w jaki łańcuch wchodzi i wychodzi z koła napędowego; punkty te powinny być uwzględnione w inspekcji wymiarowej.
• W przypadku napędów dwustronnych dopasowana liczba ogniw i całkowita długość pomagają utrzymać wyrównanie panelu. Wymiana tylko jednej strony powinna być oceniana w stosunku do zużycia i wydłużenia pozostałego łańcucha.

Produkcja, spawanie i obróbka cieplna

Łańcuch jest produkowany jako spawany produkt z ogniwami otwartymi. Dokładny gatunek stali, metoda spawania, obróbka cieplna i tolerancje wymiarowe powinny być powiązane z zatwierdzonym rysunkiem łańcucha i wymaganą tabelą obciążeń.

• Wybór materiału powinien opierać się na wymaganym obciążeniu próbnym i zrywającym, spawalności, wytrzymałości, narażeniu na korozję i wszelkich procesach cynkowania.
• Podany przez użytkownika zakres od Q235 do CM690 jest zbyt szeroki, aby można go było przedstawić jako wymienne. Dokładne oznaczenie gatunku, skład chemiczny i właściwości mechaniczne muszą być potwierdzone dla każdego rozmiaru łańcucha.
• Profil spoiny powinien być gładki i spójny, bez lokalnych podcięć, nadlewek lub nadmiernego wzmocnienia, które mogłyby zakłócać zazębienie koła.
• Obróbka cieplna, jeśli jest określona, powinna być kontrolowana i dokumentowana, ponieważ wpływa na wytrzymałość, wytrzymałość, stabilność wymiarową i przydatność powłoki.
• Każda partia produkcyjna powinna zachować identyfikowalność między wytopem materiału, partią produkcyjną, próbką testową i gotowym łańcuchem.

Testowanie próbne, inspekcja i dokumentacja

Obciążenie próbne i obciążenie zrywające służą różnym celom. Testowanie próbne weryfikuje, czy gotowy łańcuch wytrzymuje uzgodnione obciążenie akceptacyjne bez nieakceptowalnych odkształceń trwałych. Weryfikacja obciążenia zrywającego jest zazwyczaj przeprowadzana na reprezentatywnej próbce zgodnie z uzgodnionym planem testów.

• Inspekcja wymiarowa: średnica pręta, skok, szerokość, kształt ogniwa, prostoliniowość, skręt, całkowita długość i wymiary połączeń końcowych.
• Inspekcja wizualna i spoin: stan powierzchni, profil spoiny, pęknięcia, nadlewki, ostre krawędzie, uszkodzenia powłoki i znaki identyfikacyjne.
• Test obciążenia próbnego: zakres, szybkość obciążania, wymóg przytrzymania, odkształcenie trwałe i kryteria akceptacji do potwierdzenia przed produkcją.
• Test zrywania: częstotliwość próbek, przygotowanie elementu testowego i minimalne obciążenie zrywające do uzgodnienia w planie inspekcji i testów.
• Dokumentacja: certyfikat materiałowy, raport wymiarowy, protokół testu obciążenia próbnego, raport testu zrywania, protokół powłoki i certyfikat producenta na zamówienie.

Ochrona powierzchni i serwis morski

• Czarna powłoka nadaje się jako podstawowe wykończenie ochronne, gdzie oczekuje się regularnej inspekcji i konserwacji.
• Konwencjonalne lub ogniowe cynkowanie może poprawić ochronę przed korozją, ale grubość powłoki może wpłynąć na skalibrowaną geometrię ogniwa i dopasowanie do koła kieszeniowego.
• W przypadku łańcuchów o wyższej wytrzymałości lub obrabianych cieplnie, proces cynkowania i inspekcja po obróbce powinny być zatwierdzone dla wybranej stali i metody produkcji.
• Powierzchnie styku powinny być wolne od grubych warstw farby, zacieków cynku, zadziorów i innych osadów, które mogą zakłócać zazębienie koła.
• Opakowanie powinno zapobiegać uderzeniom ogniw o siebie, zanieczyszczeniu solą i uszkodzeniu powłoki podczas transportu i przechowywania.

Jak łańcuch działa w systemie otwierania luków

Napęd hydrauliczny lub elektryczny obraca koło łańcuchowe → ogniwa łańcucha zazębiają się z kieszeniami koła → naprężenie jest przenoszone przez połączony bieg łańcucha → panel luku porusza się po swoich szynach lub torze tocznym → prowadnice i napinacze kontrolują wyrównanie → panel osiąga pozycję otwartą lub zamkniętą → oddzielne systemy podnoszenia, uszczelniania i ryglowania zabezpieczają luk

Instalacja, uruchomienie i konserwacja

• Przed zainstalowaniem łańcucha zamiennego należy sprawdzić koła łańcuchowe, prowadnice, napinacze, punkty mocowania i wyrównanie napędu; zużyte elementy napędu mogą uszkodzić nowy łańcuch.
• Zainstaluj łańcuch z określoną orientacją ogniwa, całkowitą liczbą ogniw, okuciami końcowymi i początkowym naprężeniem.
• W przypadku napędów parami należy sprawdzić zsynchronizowany ruch i wyrównane naprężenie łańcucha w całym cyklu otwierania i zamykania.
• Po uruchomieniu należy sprawdzić osadzenie koła, nietypowe hałasy, uderzenia, lokalne polerowanie, skręt łańcucha, zmienność naprężenia i bezpieczeństwo połączeń końcowych.
• Zapisz datę wymiany, identyfikację łańcucha, zmierzone wymiary i dokumentację testową w rejestrach konserwacji luków statku.

Przewodnik wyboru i zapytania

Krok 1: Podaj nazwę statku, numer IMO (jeśli dostępny), numer luku, producenta luku, typ sprzętu oraz numer seryjny lub numer rysunku TTS / MacGregor.

Krok 2: Potwierdź rozmiar i wariant łańcucha, średnicę pręta, skok / długość wewnętrzną, definicję szerokości, pozycję spoiny, orientację ogniwa oraz niezużytą próbkę lub zdjęcie z wymiarami.

Krok 3: Podaj wymiary kieszeni koła łańcuchowego, całkowitą liczbę ogniw, długość ciętą, wymóg dopasowanej pary, ogniwa łączące, ogniwa końcowe, szekle i szczegóły napinacza.

Krok 4: Potwierdź obciążenie robocze, obciążenie próbne, obciążenie zrywające, moment napędowy, zakres ruchu panelu, prędkość roboczą oraz wszelkie warunki obciążenia udarowego lub awaryjnego.

Krok 5: Potwierdź gatunek stali, wymagania dotyczące spawania i obróbki cieplnej, testy próbne i zrywające, NDT, identyfikowalność, znakowanie i kryteria akceptacji.

Krok 6: Potwierdź wykończenie, ilość, długość zapasową, opakowanie, zakres certyfikatu, miejsce dostawy i wymagany czas dostawy.

Zastosowania

Luki boczne rolkowe napędzane łańcuchem | Główne systemy otwierania luków ładunkowych | Wybrane instalacje starszych typów TTS / MacGregor | Napędy z jednym łańcuchem | Dwustronne napędy z dopasowanymi łańcuchami | Wymiana w naprawach statków i dokach | Dostawa zapasowych łańcuchów planowanych

Certyfikaty i dokumentacja dostawy

Certyfikaty materiałowe, inspekcja wymiarowa, testowanie obciążenia próbnego, reprezentatywne testowanie obciążenia zrywającego, inspekcja spoin, protokoły powłok i dokumentacja producenta mogą być zorganizowane zgodnie z uzgodnionym zakresem zamówienia. ISO 9001 jest standardem systemu zarządzania jakością organizacji i nie powinien być prezentowany jako certyfikat wydajności produktu dla łańcucha.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

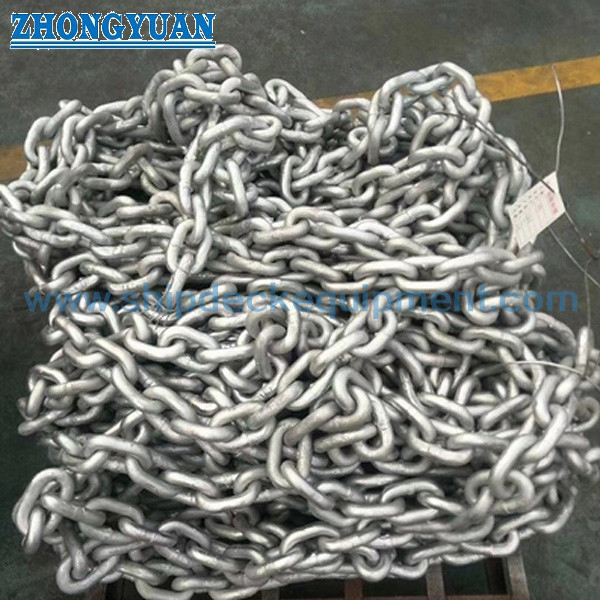

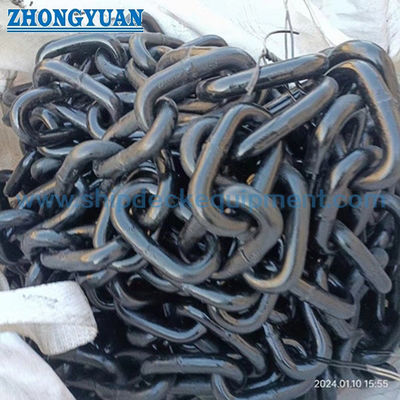

Rysunek i zdjęcia

FAQ

P1: Czy sama średnica łańcucha może potwierdzić kompatybilność z lukiem TTS lub MacGregor?

O1: Nie. Ta sama średnica może mieć różny skok, szerokość, masę i okucia końcowe. Kompatybilność należy sprawdzić w odniesieniu do numeru seryjnego lub rysunku sprzętu, kieszeni koła łańcuchowego, dokładnej geometrii ogniwa, całkowitej liczby ogniw i połączeń końcowych.

P2: Czy obciążenie próbne to dopuszczalne obciążenie robocze czy SWL?

O2: Nie. Obciążenie próbne to wartość testu akceptacyjnego, a obciążenie zrywające to wartość graniczna awarii. Dopuszczalne obciążenie robocze jest ustalane przez projekt luku, moment napędowy, opór panelu, efekty dynamiczne, zapas zużycia i współczynniki bezpieczeństwa inżynieryjnego.

P3: Czy jest to oryginalna część zamienna MacGregor?

O3: Nie, chyba że oferta wyraźnie określa dostawę OEM i zawiera odpowiednią identyfikowalność. Standardowa strona powinna opisywać produkt jako niezależnie wyprodukowany, kompatybilny zamiennik dla wybranych systemów TTS / MacGregor, pod warunkiem weryfikacji rysunku i próbki.
