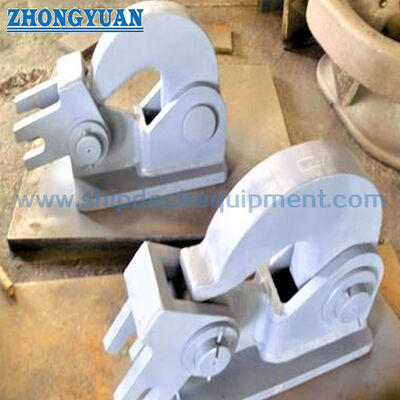

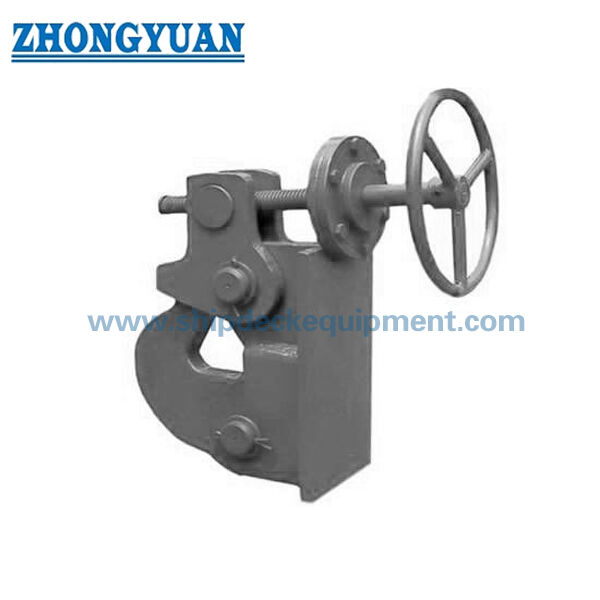

Wyrzucacz łańcucha kotwicowego typu śrubowego. Wodoszczelny zacisk kablowy do instalacji na pokładzie i przegrodzie statku.

Wyrzucacz łańcucha kotwicowego typu śrubowego. Wodoszczelny zacisk kablowy do instalacji na pokładzie i przegrodzie statku.

Przegląd produktu

Wypuszczacz łańcucha kotwiczenia typu śrub CB 289-81, określany również jako zacisk kabla lub wypuszczalnik kotwiczenia kabla,jest stosowany do zabezpieczenia końcowego ogniwa łańcucha kotwiczenia i umożliwia kontrolowane uwolnienie w razie potrzebyMoże być rozmieszczony na pokładzie statku, na przegrodzie lub na granicy szafki łańcucha kotwicowego zgodnie z konstrukcją statku, przestrzenią instalacyjną, wymaganiami wodoszczelności i układem operacyjnym.

Ta śrubokrętna zaciska kablowa obejmuje nominalną średnicę łańcucha w zakresie od 25 mm do 122 mm na podstawie dostarczonej tabeli parametrów i jest podana dla łańcuchów kotwicowych klasy 2 i 3.warsztaty remontowe, właścicieli statków i inżynierów, głównymi punktami potwierdzającymi są rozmiar łańcucha, stopień łańcucha kotwiczenia, pozycja montażu, badanie funkcji szczelności wodnej, wolność eksploatacyjna, materiał,ochrona powierzchni, zakres certyfikatu i czy projekt wymaga CB 289-81 lub innej potwierdzonej rewizji.

Szybkie specyfikacje

• Rodzaj produktu: Wypuszczacz łańcucha kotwiczenia typu śruby / zaciskiwanie kabla → zabezpiecza końcowe ogniwo łańcucha kotwiczenia i obsługuje kontrolowane uwolnienie zgodnie z procedurą zbiornika.
• Norma techniczna: CB 289-81 w wersji dostarczonej → dokładna rewizja normy powinna zostać potwierdzona, jeżeli dokument projektu odnosi się również do CB* 289-91.
• Zakres nominalnej średnicy łańcucha: od 25 mm do 122 mm → obejmuje kilka rozmiarów łańcucha kotwiczenia dla małych statków, holowników, łodzi roboczych, statków śródlądowych i innych typów statków, gdy statek ciągnący pasuje.
• Stosowana klasa łańcucha: łańcuchy kotwiczące klasy 2 i 3 → przed wyborem należy sprawdzić klasa łańcucha i wymiary końcowego ogniwa.
• Pozycja montażu: granica pokładu statku, przegrody lub lokatu łańcucha kotwiczenia → konstrukcja montażowa, wolność eksploatacyjna i granica szczelności wody powinny być potwierdzone na rysunku.
• Działanie: układ mechaniczny napędzany śrubą → zaprojektowany do praktycznego obrotowego działania i niezawodnego działania rozpuszczania/zabezpieczania przy prawidłowej instalacji i utrzymaniu.
• Wymóg szczelności: określono badanie funkcji szczelności → metoda badania, ciśnienie, czas trwania i kryteria akceptacji powinny być zgodne z wymogami projektu lub klasy.
• Materiał i wykończenie: stal C-Mn lub stal nierdzewna, z Sa 2.5 wybuchem + epoksydową gruntową, galwanizacją lub dostosowaną do zamówienia obróbką powierzchni.

Główne parametry techniczne

Główna strona internetowa wymiary wybierania dla odkręcacza łańcucha kotwicy typu śrubowego CB 289-81.Pełna tabela wymiarów dostarczona jest przechowywana w sekcji "Inżynieryjne odniesienia".

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie nazwy produktu i standardowej referencji: odkręcacz łańcucha kotwicy typu śruby / zaciski kablowe, CB 289-81 lub dokładna poprawa określona w projekcie.

Krok 2: Potwierdzenie nominalnego zakresu średnicy łańcucha kotwiczenia, klasy łańcucha oraz układu końcowego / gorzkiego końca zgodnie ze specyfikacją łańcucha kotwiczenia statku.

Krok 3: Potwierdź położenie instalacji: granica pokładu, przegrodki lub skrzynki łańcuchowej, w tym dostępna przestrzeń, kierunek działania, położenie otwarcia i granica szczelności.

Krok 4: Potwierdzenie wymogu dotyczącego materiału: stal C-Mn, stal nierdzewna lub inna określona stopa stali, wraz z wszelkimi wymogami dotyczącymi certyfikatu materiału.

Krok 5: Potwierdzenie obróbki powierzchniowej i ochrony przed korozją: Sa 2.5 wybuchowe + epoxy primer, ocynkowane wykończenie, końcowy system farby lub indywidualna obróbka powierzchni.

Krok 6: Potwierdzenie zakresu inspekcji i certyfikatu przed cytowaniem: badanie funkcji szczelności, certyfikat producenta, certyfikat materiału, inspekcja klasy lub inspekcja świadków, jeśli jest to konieczne.

Krok 7: Podaj ilość, rodzaj statku, rysunek instalacji lub zdjęcie referencyjne, miejsce dostawy, wymagany czas dostawy oraz wszelkie wymagania społeczeństwa klasyfikacyjnego.

Struktura

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

Zalety projektowania, instalacji i jakości

• Struktura napędzana śrubokrętem umożliwia stopniowe mechaniczne zabezpieczanie i uwalnianie końcowego ogniwa łańcucha kotwiczenia, co jest przydatne w przypadku, gdy wymagana jest prosta, solidna i nadająca się do użytku aranżacja.
• Instalacja może być rozmieszczona na pokładzie lub w pozycji przegrodki, gdy jest wspierana przez rysunek statku; szczegóły montażu, wzmocnienie,i wodoszczelna granica powinna być sprawdzona przez stocznię lub biuro projektowe.
• Dostarczony zakres rozmiarów od 25 mm do 122 mm średnicy łańcucha pozwala na wybór zacisku kablowego dla różnych wielkości statków, w tym małych łodzi, holowników, łodzi roboczych, statków służbowych,i statków śródlądowych, jeżeli specyfikacja łańcucha odpowiada.
• Badania funkcji szczelności wody są wymienione w dostarczonej specyfikacji, co sprawia, że konstrukcja uszczelnienia i interfejs instalacji są ważnymi punktami zakupu i kontroli.
• Opcje stali C-Mn i stali nierdzewnej umożliwiają nabywcy dopasowanie środowiska korozyjnego, oczekiwań związanych z utrzymaniem, systemu lakierniczego naczynia i budżetu projektu.
• W celu uniknięcia nadmiernego wysiłku operacyjnego należy sprawdzić, czy obszary obracające się i obracające śruby są sprawne po wykonaniu, obróbce powierzchni i końcowym montażu.
• Obróbkę powierzchni można zorganizować w formie Sa 2.5 blastingu z epoxy primer, ocynkowania lub indywidualnej powłoki zgodnie ze specyfikacją powłoki projektu.

Atrybuty niestandardowe

• Standard: CB 289-81 dostarczony → użyć tego odniesienia, gdy w specyfikacji stoczni lub właściciela wymagana jest ta śrubkowa odsłona kotwicy.
• Nazwa produktu: Wyrzutnik łańcucha kotwiczenia typu śrubowego / zacisk kabla → używany do przytrzymania i odciągania końcowego ogniwa łańcucha kotwiczenia, nie do podnoszenia.
• Nominalna średnica łańcucha: 25×122 mm → wybierz na podstawie rzeczywistej średnicy łańcucha kotwiczenia i rysunku projektu.
• Wartość łańcucha kotwiczenia: Wartość 2 / Wartość 3 → Wartość łańcucha i wymiary końcowego ogniwa należy potwierdzić przed produkcją.
• Instalacja: granica pokładu / przegrody / szafki łańcuchowej → interfejs instalacyjny i wodoodporny obszar powinny być zgodne z rysunkiem układu statku.
• Działanie: mechaniczne rozpuszczenie na śruby → układ uchwytu, pręta lub zdalnego sterowania należy potwierdzić zgodnie z konstrukcją zbiornika.
• Funkcja szczelności: badanie wymagane zgodnie ze dostarczoną specyfikacją → metoda badania i kryteria akceptacji, które mają zostać potwierdzone zgodnie z wymaganiami projektu.
• Materiał: stal C-Mn lub stal nierdzewna → dokładny stopień i zakres certyfikatu należy potwierdzić przed zamówieniem.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoxy warsztatowy primer, ocynkowany lub dostosowany → końcowe wykończenie spełnia wymagania ochrony przed korozją projektu.
• Wymóg certyfikatu: dostępny zgodnie z wymaganiami projektu → zatwierdzenie klasy, inspekcja świadków i poziom certyfikatu należy potwierdzić przed cytowaniem.

Jak to działa

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

Wnioski

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału, wymaganiami dotyczącymi badań szczelności wody oraz procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jak należy wybrać właściwy odkręcacz łańcucha kotwiczenia typu śruby CB 289-81?

A1: Wybierz model według nominalnej średnicy łańcucha kotwiczenia, klasy łańcucha, układu łącza końcowego, pozycji montażu, odległości roboczej oraz rysunku zbiornika.Zawiera tabela obejmująca średnicę łańcucha od 25 mm do 122 mm.

P2: Czy ten zacisk kablowy może być zainstalowany zarówno na pokładzie, jak i na przegrodzie?

A2: Może być rozmieszczony na pokładzie lub w pozycji grodzi, gdy konstrukcja statku wspiera interfejs montażowy i szczelną granicę. Stocznia lub biuro projektowe powinny potwierdzić wzmocnienie,miejsce otwarcia, kierunek działania i wymóg kontroli.

P3: Czy certyfikaty klasy są dostarczane automatycznie z każdym zamówieniem?

A3: Nie. Świadectwa związane z klasą, inspekcja świadków, identyfikowalność materiału,przed złożeniem oferty należy potwierdzić dokumentację dotyczącą badań szczelności i wodoodporności oraz zorganizować ją zgodnie z wymogami projektu i procedurą zatwierdzania klasy.
