Przegląd produktu

Klips guzikowy z polerowanej stali nierdzewnej to kompaktowa prowadnica liny cumowniczej dla statków, które wymagają gładkiej powierzchni styku z liną, materiału nierdzewnego odpornego na korozję i czystego, polerowanego wyglądu. Nadaje się do statków na jeziorach, łodzi na rzekach śródlądowych, jachtów, łodzi służb urzędowych, łodzi roboczych, łodzi patrolowych i łodzi straży przybrzeżnej, szczególnie w przypadku projektów w obu Amerykach, gdzie powszechnie wymagane są nierdzewne okucia pokładowe i polerowany sprzęt cumowniczy.

Klin może być dostarczony w wykonaniu ze stali nierdzewnej SUS304 lub SUS316, z polerowaną, mocno polerowaną lub lustrzaną obróbką powierzchni. Promienie styku liny i obszary zmiany przekroju powinny być gładkie i wolne od zadziorów, aby ograniczyć przecinanie się liny, miejscowe ścieranie i koncentrację naprężeń. Odlewanie w zolu krzemionkowym, odlewanie z krzemianu sodu, obróbka cieplna, badania mechaniczne materiałów, badania penetracji barwników, przegląd MES i test rozciągania można zorganizować zgodnie z potwierdzonym zakresem zamówienia i wymaganiami projektu.

Szybkie specyfikacje

• Typ produktu: klin guzikowy ze stali nierdzewnej polerowanej → kompaktowa prowadnica liny cumowniczej do punktów cumowania statków wymagających gładkiego wykończenia ze stali nierdzewnej.
• Główne zastosowanie: statki na jeziorach, łodzie na rzekach śródlądowych, jachty, oficjalne łodzie robocze, łodzie patrolowe i łodzie straży przybrzeżnej → odpowiednie do widocznego sprzętu pokładowego oraz miejsc do cumowania małych i średnich statków.
• Dostarczony rozmiar: 14 typu lub dostosowany → dostarczone wymiary od A do G służą do sprawdzania układu i potwierdzania oferty.
• Główne wymiary odniesienia: A 16,5 cala (419,1 mm), B 14 cali (355,6 mm), C Ř14 cali (Ř355,6 mm) → kluczowe wymiary do rysowania na stronie internetowej i przeglądu przestrzeni instalacyjnej.
• Opcja materiału: Odlew ze stali nierdzewnej SUS304 lub SUS316 → ostateczną klasę należy wybrać zgodnie ze specyfikacją statku, środowiskiem wodnym i wymaganiami właściciela.
• Obróbka powierzchniowa: polerowana, mocno polerowana lub polerowana na lustro → poprawia wygląd i pomaga stworzyć powierzchnię stykającą się z liną bez zadziorów.
• Jakość wykonania odlewu: odlew z zolu krzemionkowego lub odlew z krzemianu sodu → proces należy potwierdzić zgodnie z wykończeniem powierzchni, tolerancją wymiarową, kosztem i wymaganiami dotyczącymi dostawy.
• Kontrola i wsparcie inżynieryjne: test mechaniczny materiału, zapis obróbki cieplnej, test penetracji barwnika, obliczenia FEA i test rozciągania → dostępne zgodnie z wymaganiami projektu.

Główne parametry techniczne

Przewodnik po wyborze i zapytaniach

Krok 1: Potwierdź typ klina guzikowego ze stali nierdzewnej, rozmiar 14 lub rozmiar niestandardowy i czy wymiary od A do G odpowiadają rysunkowi naczynia.

Krok 2: Potwierdź typ statku i obszar świadczenia usług: statek na jeziorze, łódź śródlądowa, jacht, łódź serwisowa, łódź patrolowa, łódź straży przybrzeżnej lub inny projekt.

Krok 3: Potwierdź wymagania materiałowe: SUS304, SUS316, gatunek odlewu ze stali nierdzewnej, dowolny element płyty ze stali nierdzewnej i wymagania dotyczące identyfikowalności materiału.

Krok 4: Potwierdź wykończenie powierzchni: polerowane, polerowane na wysoki połysk lub polerowane na lustro, włączając standard wizualny, przykładowe zdjęcie lub wymaganą chropowatość, jeśli ma to zastosowanie.

Krok 5: Potwierdź zakres inspekcji i certyfikatu: certyfikat walcowni, raport z badań właściwości materiału, zapis obróbki cieplnej, test penetracji barwnika, zatwierdzenie C, obliczenia FEA i test rozciągania, jeśli jest to wymagane.

Krok 6: Podaj ilość, miejsce instalacji, rysunek lub zdjęcie, rozmiar liny i podstawę obciążenia, jeśli są dostępne, miejsce dostawy i wymagany czas dostawy.

Struktura

Korpus przycisku ze stali nierdzewnej | Zaokrąglona powierzchnia kontaktu z liną | Płynne przejście sekcji | Wykończenie polerowane lub polerowane na lustro | Interfejs instalacji na pokładzie lub nadburciu do potwierdzenia | Opcjonalny zakres inspekcji i testów

Zalety odlewania, polerowania i inżynierii

• Konstrukcja z polerowanej stali nierdzewnej nadaje się do widocznych miejsc do cumowania jachtów, łodzi roboczych, łodzi patrolowych, statków śródlądowych i łodzi straży przybrzeżnej, gdzie zarówno odporność na korozję, jak i wygląd są kwestiami zakupowymi.
• Zaokrąglony profil styku liny i wykończenie pozbawione zadziorów pomagają zredukować ostry, miejscowy kontakt, który może przeciąć, zadrapać lub miejscowo uszkodzić liny cumownicze.
• Gładki promień i obszary zmieniające przekrój pomagają zmniejszyć lokalną koncentrację naprężeń; Przegląd wytrzymałości w oparciu o MES można przeprowadzić, gdy projekt wymaga weryfikacji inżynierskiej.
• Odlew z zolu krzemionkowego można wybrać, gdy wymagana jest lepsza powierzchnia odlewu i drobniejsza podstawa wykończenia, natomiast odlewanie z krzemianu sodu można omówić zgodnie z wymaganiami kosztowymi i produkcyjnymi.
• SUS304 można uwzględnić w przypadku wody słodkiej i zastosowań ogólnych, jeśli zostanie to zaakceptowane w specyfikacji projektu; SUS316 można wybrać, gdy właściciel lub środowisko operacyjne wymaga wyższej odporności na korozję.
• Obróbkę cieplną i badania mechaniczne materiału można zorganizować zgodnie z wybranym gatunkiem odlewu ze stali nierdzewnej i planem kontroli zamówienia.
• Test penetracji barwnika jest odpowiedni do sprawdzania oznak pękania powierzchni na polerowanych powierzchniach odlewów ze stali nierdzewnej, jeśli jest to określone przez klienta lub plan inspekcji.
• Test ciągnięcia można zorganizować zgodnie z wymaganiami projektu; obciążenie testowe, kierunek obciążenia, rozmieszczenie osprzętu i kryteria akceptacji należy potwierdzić przed wyceną.

Atrybuty niestandardowe

• Nazwa produktu: Klin guzikowy z polerowanej stali nierdzewnej → prowadnica liny cumowniczej z gładkim zaokrąglonym profilem guzika.
• Typ modelu: Klin guzikowy ze stali nierdzewnej → Typ 14 lub rozmiar niestandardowy zgodnie z rysunkiem statku.
• Materiał: Odlew ze stali nierdzewnej SUS304 / SUS316 → sformułowanie dotyczące SUS306 w dostarczonych danych powinno zostać potwierdzone przed ostatecznym wydaniem arkusza danych.
• Jakość wykonania odlewu: odlewanie z zolu krzemionkowego / odlewanie z krzemianu sodu → proces wybrany zgodnie z jakością powierzchni, tolerancją i wymaganiami budżetowymi.
• Wykończenie powierzchni: polerowane / mocno polerowane / polerowane na lustro → poziom wykończenia powinien być potwierdzony przykładowym zdjęciem lub wymaganiami wizualnymi.
• Kontrola: próba mechaniczna materiału / obróbka cieplna / próba penetracji barwnika, jeżeli jest wymagana → zakres kontroli zgodny jest z zamówieniem i wymogami zatwierdzenia projektu.
• Wsparcie inżynieryjne: dostępne są obliczenia wytrzymałości FEA i test rozciągania → przypadek obciążenia, kierunek liny i kryteria akceptacji muszą zostać potwierdzone przed wyceną.
• Certyfikat: Zatwierdzenie klasy i certyfikat walcowni dostępne na żądanie → nie są objęte dostawą standardową, chyba że są zawarte w zakresie zamówienia.
• Montaż: należy potwierdzić montaż pokładu lub nadburcia → otaczająca konstrukcja, sposób spawania/łącznika i zbrojenie należy sprawdzić na rysunku.

Jak to działa

Lina cumownicza zbliża się do klina → Zaokrąglony, polerowany profil przycisku prowadzi linę → Powierzchnia styku pozbawiona zadziorów zmniejsza miejscowe ścieranie → Lokalna siła liny przenoszona jest na konstrukcję statku poprzez zamontowany klin → Potwierdzono zakres kontroli lub testów zgodnie z wymaganiami projektu

Aplikacje

Statki jeziorowe w obu Amerykach | Łodzie rzeczne śródlądowe | Jachty | Oficjalne łodzie robocze | Łodzie patrolowe | Łodzie straży przybrzeżnej | Małe statki usługowe | Stanowiska cumownicze w marinie i porcie | Projekty budowy nowych i wymiany

Certyfikaty i zalety

Certyfikaty można uporządkować zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiałów oraz procedurą zatwierdzania klasy lub właściciela.

Certyfikacja:, Certyfikat testu twórców. Zatwierdzenie klasy, certyfikat walcowni i raport z badań właściwości materiału są dostępne na żądanie, zgodnie z zakresem zamówienia.

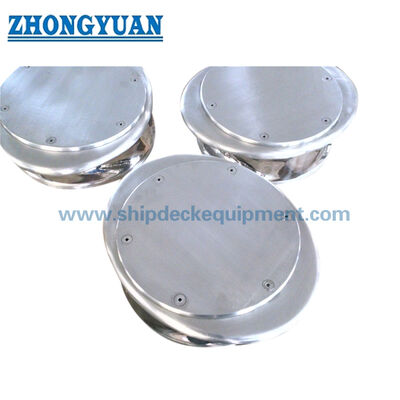

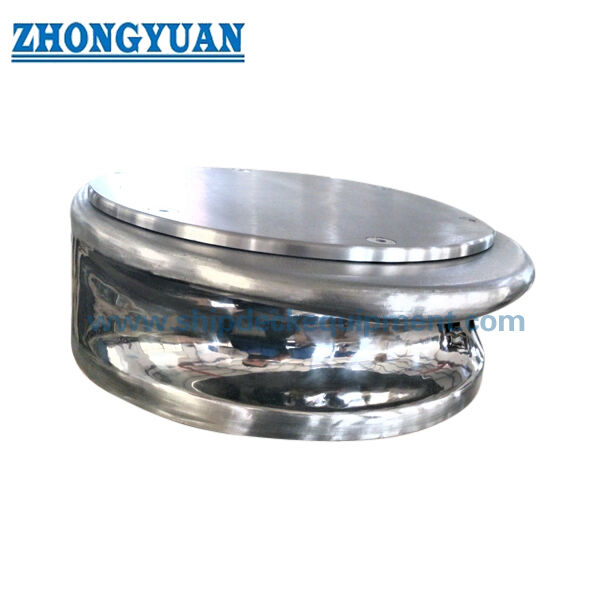

Rysunek i zdjęcia

Często zadawane pytania

P1: Czy do klina guzikowego ze stali nierdzewnej należy wybrać SUS304 lub SUS316?

A1: SUS304 można uwzględnić w przypadku obsługi jezior słodkowodnych i rzek śródlądowych, jeśli jest to akceptowane w specyfikacji statku. SUS316 jest zwykle wybierany, gdy wymagana jest wyższa odporność na korozję, szczególnie w przypadku zastosowań przybrzeżnych, narażenia na mgłę solną lub bardziej rygorystyczne wymagania właściciela. Ostateczna ocena materiału powinna być zgodna ze specyfikacją projektu.

P2: Czy klin guzikowy może być dostarczony z wykończeniem polerowanym na lustro?

Odpowiedź 2: Tak. Dostępne są wykończenia polerowane, mocno polerowane i polerowane na lustro. Wymagane wykończenie należy potwierdzić próbką powierzchni, zdjęciem referencyjnym lub wymogiem odbioru wizualnego, ponieważ polerowanie lustrzane wpływa na proces produkcji, kontrolę i koszt.

P3: Czy można dostarczyć obliczenia MES i test rozciągania?

A3: Tak. Obliczenia wytrzymałości FEA i test rozciągania można zorganizować zgodnie z wymaganiami projektu. Przed wyceną należy potwierdzić kierunek liny, oczekiwaną podstawę obciążenia, obciążenie próbne, rozmieszczenie osprzętu i kryteria akceptacji.
