Zbudowany podwójny kocioł z szeroką płytką podstawy JIS F 2001 Typ B

Zbudowany podwójny kocioł z szeroką płytką podstawy JIS F 2001 Typ B

Przegląd produktu

Zbudowany w JIS F 2001 rodzaj B podwójny bollard mocowania bittowego jest spawanym na pokładzie mocowaniem statku stosowanym do mocowania linii mocowania na pokładach statków.Układ typu B wykorzystuje dwa wykonane słupy na szerokiej płytce podłoża, a bolar jest zwykle wybierany według typu standardowego, średnicy nominalnej, SWL, układu pokładu, typu liny, interfejsu spawania, wymogów dotyczące powłoki i zakresu certyfikatu.

W przypadku tej konstrukcji ze spawanej stali słupy mogą być wykonane z rur stalowych lub z stali walcowanej w rurę i spawanej.i połączenie pokładowe powinno być zgodne z zatwierdzonym szczegółem spawania stoczniSzwy spawania lub krawędzie, które mogą stykać się z linią mocowania, powinny być owinięte i wygładzone, aby zmniejszyć lokalne ścieranie lin podczas eksploatacji.

Szybkie specyfikacje

• Rodzaj produktu: wytworzony podwójny bitowy bolar mocowania z szeroką płytką podłoża → spawany punkt mocowania na pokładzie dla układów pokładowych statków.

• Norma i typ: JIS F 2001 Typ B, z odniesieniem ISO 13795 → rodzaj płyty bazowej dla statków i zastosowań technologii morskich.

• Zakres SWL: od 29 do 981 kN od dostarczonej tabeli → wykorzystywane do wstępnego wyboru wielkości bolardu; wzmocnienie pokładu i zatwierdzenie pozostają zależne od projektu.

• Zakres średnicy nominalnej: od 100 do 800 mm → obejmuje od małych do dużych miejsc mocowania na pokładzie statku w zakresie rozmiarów typu B.

• Zewnętrzna średnica słupka: Φ114,3 do Φ812,8 mm → wymiar kluczowego słupka do kontroli wizualnej, planowania produkcji i dopasowywania rysunków stron internetowych.

• Zakres masy: od 18,9 do 3071 kg → przydatne do oferty, obsługi, pakowania, planowania transportu i przygotowania instalacji stoczni.

• Drogę produkcji: rury stalowe lub stalowa płytka walcowana w rurę → podłużne spawania i obszary kontaktu liny powinny być gładkie, w stosownych przypadkach.

• Obsługa powierzchniowa: Sa 2.5 wybuchowe + jedna warstwa epoxy primer sklep jako odniesienie → polerowane, ocynkowane lub dopasowane wykończenie można omówić w razie potrzeby.

Główne parametry techniczne

Główne wymiary strony internetowej dla JIS F 2001 Typ B, wyprodukowany podwójny bitowy słup do mocowania, wymiary wyrażone są w mm, chyba że podano inaczej.Wartości SWL pochodzą z dostarczonej tabeli i nie powinny być przekształcane w liny MBL, obciążenia badawczego lub obciążenia awaryjnego bez potwierdzenia projektu.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie wykonanej podwójnie bitnej kolumny mocowania typu JIS F 2001 B i wybór średnicy nominalnej / SWL zgodnie z układem mocowania statku.

Krok 2: Potwierdź rodzaj liny, rozmiar liny, oczekiwany kierunek prowadzenia liny, układ linii mocowania oraz czy bolarda jest przeznaczona do nowej budowy czy wymiany.

Krok 3: Potwierdzenie pozycji montażu pokładu, wzmocnienia pokładu, interfejsu spawania płytki bazowej, przygotowania rowu oraz wszelkich wymogów dotyczących spawania stoczniowego lub NDT.

Krok 4: Potwierdzenie wymogów związanych z wytworzeniem: stalowe słupy rury lub stalowa płytka walcowana do rury, spawanie zrozu rury do podstawy i szlifowanie szwów spawania w obszarach kontaktu liny.

Krok 5: Potwierdzenie klasy materiału, obróbki powierzchni, układu powłoki, wymogu ocynkowania/polerowania w stosownych przypadkach oraz wymogu ochrony przed korozją.

Krok 6: Przed cytowaniem potwierdź zakres certyfikatu: certyfikat producenta, certyfikat materiału, certyfikat klasy, inspekcja świadka lub wymóg zatwierdzenia klasy.

Krok 7: Podaj ilość, rodzaj statku, rysunek instalacji lub zdjęcie referencyjne, miejsce dostawy, wymóg pakowania i wymagany czas dostawy.

Struktura

Two fabricated vertical posts | Wide base plate | Pipe-to-base groove welds | Deck welding edge | Smooth ground rope-contact seams | Steel pipe or rolled-plate pipe construction | Shop primer or specified surface treatment

Zalety inżynierii wytwarzania, spawania i mocowania

• Szeroka płytka bazowa typu B zapewnia przejrzysty interfejs spawany na pokładzie dla stacji mocowania statków; ostateczne wzmocnienie pokładu i szczegóły spawania powinny zostać potwierdzone przez stocznię lub biuro projektowe.

• W zależności od wymogów projektu, dostępności materiału i planu produkcyjnego można stosować słupki rurowe ze stali lub słupki rurowe z walcowanej stali.

• Podczas walcowania płyty w rurę, szwy wzdłużne powinny być spawane i gładko gruntowane, zwłaszcza tam, gdzie linia może przechodzić lub stykać się z powierzchnią słupka.

• Przygotowanie rowków przy połączeniu rury do podstawy zapewnia głębsze przenikanie spawania i lepszą ciągłość konstrukcyjną, gdy wykonywane jest zgodnie z zatwierdzonym WPS.

• Krawędź spawania na pokładzie może być przygotowana do głębokiego spawania penetracji, jeśli wymaga tego rysunek projektu, ale ostateczna forma spawania, noga spawania, NDT,i świadectwo klasy powinny być potwierdzone przed produkcją.

• Gładkie, owinięte powierzchnie kontaktowe z liną pomagają zmniejszyć lokalny kontakt na linie drutowej, linie z włókien manila/sizal lub linie syntetycznej podczas normalnej obsługi kotwiczenia.

• Dostarczony zakres SWL od 29 do 981 kN umożliwia nabywcy dokonanie wyboru poprzez mocowanie bez mieszania SWL z liną MBL, obciążeniem próbnym lub obciążeniem rozbicia.

• Obsługa powierzchni może być dostosowana do specyfikacji malowania naczynia, środowiska korozyjnego i wymogów inspekcji właściciela.

Atrybuty niestandardowe

• Standardy: JIS F 2001 Typ B → stosowane w przypadku, gdy rysunek statku lub specyfikacja właściciela wymagają układu bolardowego płyty podłoża typu B.

• Nazwa produktu: Wypracowany podwójny bitowy kolcz do mocowania → mocowanie na pokładzie do mocowania linii mocowania, nie produkt podnoszący.

• Forma podstawy: szeroka płytka podstawy → zapewnia odcisk spawania pokładu i powinna być sprawdzona wraz z szczegółami wzmocnienia pokładu i spawania.

• Zakres SWL: od 29 do 981 kN → wybierz zgodnie z dostarczoną tabelą i obliczeniem projektu mocowania.

• Średnica nominalna: 100-800 mm → podstawowy rozmiar dla oferty, porównania rysunków i identyfikacji produktu.

• Opcje materiałów: stal C-Mn / stal nierdzewna / stal specjalna do projektów lodołamaczy → końcowa stopa materiału i identyfikowalność mają zostać potwierdzone.

• Sposób wytwarzania: Rura stalowa lub tablica stalowa walcowana w rurę → wykończenie szwu spawania jest ważne dla ochrony przed kontaktem z liną.

• Wymagania dotyczące spawania: spawania rurowe do podstawy i na pokładzie → potwierdzenie końcowej formy spawania, WPS, NDT i zakresu świadectwa klasy.

• Stosowne odniesienie do liny: liny drutowe, liny z włókien manila i sisal, liny syntetyczne → rozmiar liny i układ ołowiu należy potwierdzić na rysunku naczynia.

• Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoksydowe wnętrze pierwsze jako odniesienie → końcowe powłoki, ocynkowanie lub polerowanie końcowe zgodnie z wymaganiami projektu.

• Wymagania dotyczące certyfikatów: dostępne na żądanie zgodnie z wymaganiami projektu → zakres kontroli klasy i zatwierdzenia należy potwierdzić przed złożeniem oferty.

Jak to działa

Mooring line is led around the double bitt bollard → Rope load is held by the two fabricated posts → Local force transfers through the pipe-to-base welds and wide base plate → Load is transferred into the reinforced deck structure through the deck weld → Inspection and final coating are completed according to project requirement

Wnioski

Statki towarowe. Tankerzy. Statki kontenerowe. Statki towarowe. Łodzie robocze.

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału, dokumentacją spawalniczą i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

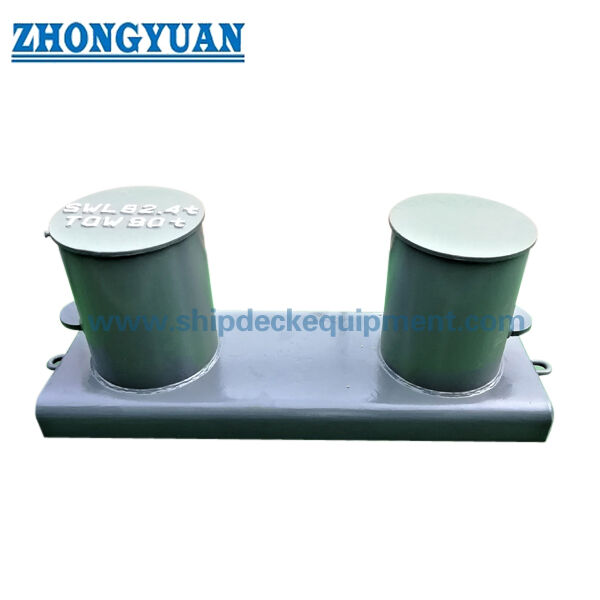

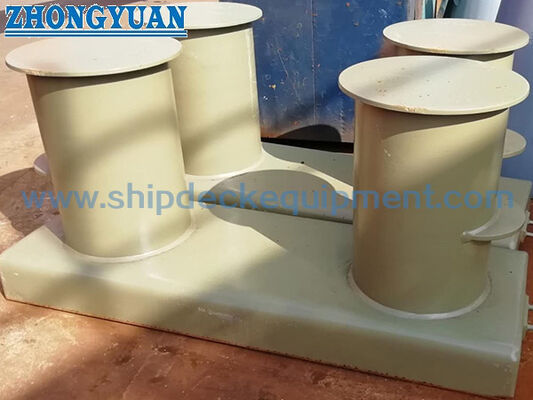

Rysunek i zdjęcia

Częste pytania

P1: Jak należy wybrać odpowiedni rozmiar bolardu JIS F 2001 typu B?

A1: Wybierz średnicę nominalną i SWL zgodnie z układem mocowania statku, typem liny, wielkością liny, kierunkiem prowadzenia liny, wzmocnieniem pokładu i wymogiem zatwierdzenia projektu.Zaopatrzona tabela SWL jest przeznaczona do wyboru bolarda i nie powinna być traktowana jako linia MBL lub obciążenie testowe.

P2: Dlaczego szeroka płytka podłoża jest ważna dla bolarów typu B?

A2: Szeroka płytka podstawowa zapewnia interfejs spawania pokładowego i pomaga rozdzielić siłę bolardu w strukturze statku.i wymóg kontroli powinien zostać potwierdzony przez stocznię lub urząd projektowy.

P3: Jakie szczegóły dotyczące spawania i wytwarzania należy potwierdzić przed złożeniem zamówienia?

A3: Potwierdź, czy słupki wykonane są z rur stalowych lub z walcowanej rury stalowej, szczegóły spawania rury do podstawy, przygotowanie spawania na pokładzie, wymagania dotyczące nogi spawania lub przebicia, zakres WPS/NDT,certyfikat materiału, obróbki powierzchni i czy wymagane jest świadczenie w klasie.
