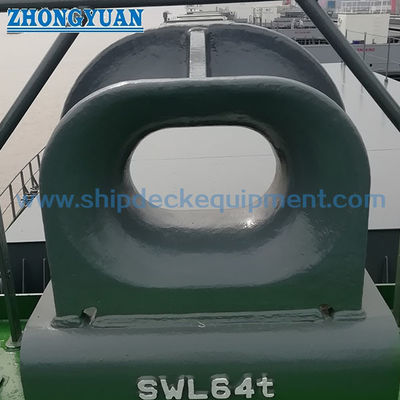

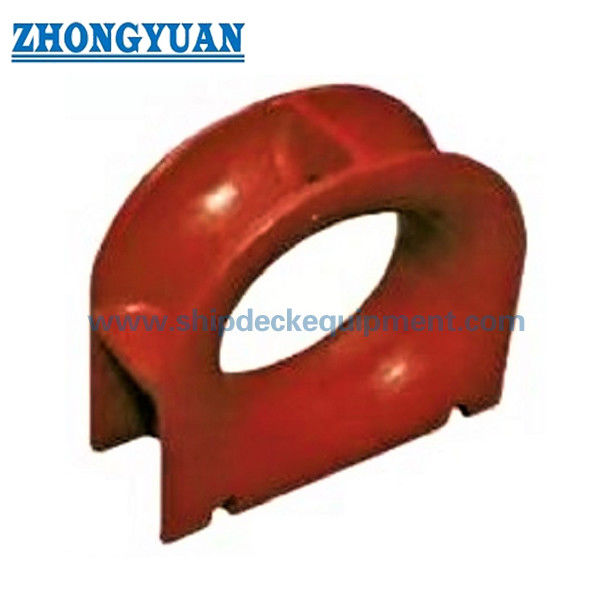

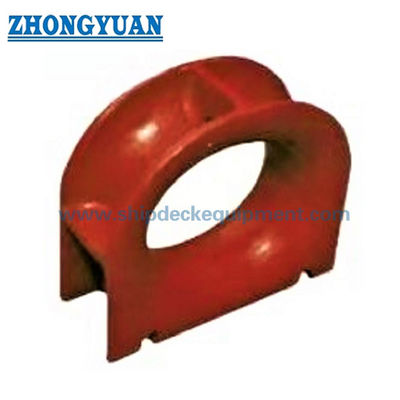

Na pokładzie zamontowany stożkowy czok do kotwiczenia.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard: | ISO 13713-2020 | Typ: | A; montowany na pokładzie |
|---|---|---|---|
| Zakres SWL: | 36-140T | Przybory: | Odlewanie stali C-Mn, odlewanie stali nierdzewnej może również dostarczać specjalną stal do lodołama |
| Waga: | 73 do 396 kg | Obróbka powierzchniowa: | piaskowanie do S2.5 + jedna warstwa podkładu epoksydowego, polerowana stal nierdzewna, dostępna nies |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS | ||
| Podkreślić: | Wyroby do mocowania na pokładzie,Sprzęt holowania statków,ISO 13713 Czak do czołowania |
||
opis produktu
Staliwny klin cumowniczy montowany na pokładzie | ISO 13713 typ A dotyczący cumowania i holowania statków
Przegląd produktu
Kliny cumownicze typu A montowane na pokładzie, zgodne z normą ISO 13713, to prowadnica linowa ze staliwa, instalowana na burcie statku w celu prowadzenia liny cumowniczej lub holowniczej pomiędzy położeniem na burcie i na zewnątrz. Można go przyspawać bezpośrednio do górnego pokładu lub zainstalować na zaprojektowanym zgodnie z projektem siedzeniu połączonym z pokładem głównym, z zastrzeżeniem zatwierdzonego układu pokładu, wzmocnienia i szczegółów spawania.
Typ A obejmuje siedem dostarczonych rozmiarów nominalnych od 250 x 200 do 500 x 250B, z wartościami referencyjnymi SWL od 353 do 1373 kN i masą obliczeniową od 73 do 396 kg. Przy wyborze należy wziąć pod uwagę rzeczywiste obciążenie liny, typ i średnicę liny, wytyczne producenta liny dotyczące minimalnego promienia zgięcia, kierunek prowadzenia, lokalną wytrzymałość pokładu i uzgodnione oznaczenie SWL. Okucie jest powszechnie wybierane do lin cumowniczych z włókien syntetycznych; działanie liny stalowej należy sprawdzić oddzielnie pod kątem projektu statku i mających zastosowanie wymagań dotyczących zamkniętego klinu.
Szybkie specyfikacje
- Typ produktu: ISO 13713 Typ A Staliwny klin cumowniczy montowany na pokładzie → spawana prowadnica liny po stronie statku do cumowania i zatwierdzonych urządzeń holowniczych.
- Norma: ISO 13713:2020, wydanie 2 → aktualnie opublikowane wydanie ISO obejmuje typy, rozmiary nominalne, wymiary, materiały, konstrukcję, produkcję i wymagania dotyczące oznakowania podkładek cumowniczych.
- Nominalny zakres rozmiarów: 250 x 200 do 500 x 250B → siedem opcji rozmiarów w celu dopasowania przejścia liny, powierzchni pokładu i wymagań dotyczących obciążenia projektu.
- Zakres referencyjnego udźwigu: 353 do 1373 kN, w dołączonej tabeli około 36 do 140 t → wartości podano w celach informacyjnych, a ostateczny oznaczony udźwig zależy od uzgodnionego stanu obciążenia.
- Obliczona waga: 73 do 396 kg → przydatna przy przeładunku, planowaniu transportu, przygotowaniu do montażu i przeglądaniu miejsc na pokładzie.
- Forma montażu: bezpośrednie spawanie pokładu lub spawanie na zaprojektowanym osadzeniu → lokalne zbrojenie, szczegóły spoiny i droga przenoszenia obciążenia muszą zostać potwierdzone przez stocznię lub biuro projektowe.
- Opcje materiałowe: odlewana stal C-Mn jako główna podstawa dostaw → odlewana stal nierdzewna lub specjalna stal niskotemperaturowa można omówić po określeniu i zatwierdzeniu.
- Obróbka powierzchniowa: piaskowanie Sa 2,5 plus jedna warstwa gruntu epoksydowego jako wykończenie referencyjne → powłoka końcowa lub polerowanie stali nierdzewnej zgodnie ze specyfikacją projektu.
Główne parametry techniczne
Główne wymiary strony internetowej i dane dotyczące wyboru dla podkładek cumowniczych montowanych na pokładzie ISO 13713 typu A. Wymiary podano w mm, chyba że zaznaczono inaczej.
|
Rozmiar nominalny |
I1 |
I2 |
I3 |
B |
H1 |
H2 |
|---|---|---|---|---|---|---|
| 250x200 | 100 | 250 | 444 | 160 | 377 | 80 |
| 300 x 250 | 110 | 300 | 536 | 200 | 468 | 100 |
| 350 x 250 | 125 | 350 | 608 | 220 | 489 | 110 |
| 400 x 250 | 135 | 400 | 682 | 240 | 511 | 120 |
| 450 x 250 | 150 | 450 | 760 | 260 | 535 | 130 |
| 500x250A | 175 | 500 | 832 | 280 | 556 | 140 |
| 500x250B | 175 | 500 | 840 | 280 | 560 | 140 |
Grubość przekroju, noga spoiny, referencyjny SWL i obliczona masa do wstępnego wyboru i potwierdzenia oferty.
|
Rozmiar nominalny |
T |
T1 |
Spawana noga z1 |
Nr ref. Udźwig (kN) |
Około. T |
Waga (kg) |
|---|---|---|---|---|---|---|
| 250x200 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 x 250 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 x 250 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 x 250 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450 x 250 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500x250A | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x250B | 60 | 36 | 15 | 1373 | 140 | 396 |
Wartości SWL i obliczone wagi są wartościami referencyjnymi. Ostateczny SWL oznaczony na okuciu można dostosować do rzeczywistego stanu obciążenia liny w drodze porozumienia między użytkownikiem a producentem.
Przewodnik po wyborze i zapytaniach
Krok 1: Potwierdź normę ISO 13713:2020 typ A, rozmiar nominalny i referencyjny SWL zgodnie z zatwierdzonym sposobem cumowania lub holowania.
Krok 2: Podaj typ liny, średnicę, MBL, konstrukcję, wytyczne producenta liny dotyczące promienia zgięcia oraz rzeczywisty poziomy i pionowy kierunek prowadzenia liny.
Krok 3: Sprawdź, czy podkładka jest przyspawana bezpośrednio do górnego pokładu, czy zainstalowana na siedzisku, wraz z grubością pokładu, zbrojeniem, szczegółami spoiny i dostępną przestrzenią montażową.
Krok 4: Potwierdź wymagania materiałowe: odlew stali C-Mn, stali nierdzewnej lub specyficznej dla projektu stali niskotemperaturowej/klasy lodowej o wymaganej wytrzymałości i temperaturze testowej.
Krok 5: Potwierdź obróbkę powierzchni: podkład warsztatowy, system powlekania zbiorników, specjalna ochrona przed korozją lub polerowane powierzchnie stykowe z liną ze stali nierdzewnej, jeśli jest to określone.
Krok 6: Potwierdź certyfikat i zakres inspekcji przed wyceną: certyfikat producenta, certyfikat materiałowy, certyfikat klasy, NDT, kontrola świadka, oznakowanie i wymagania dotyczące identyfikowalności.
Krok 7: Podaj ilość, typ zbiornika, miejsce instalacji, rysunek lub zdjęcie referencyjne, miejsce dostawy i wymagany czas dostawy.
Struktura
Korpus klina ze staliwa | Gładkie promienie kontaktu z liną | Spawany pokładowo interfejs podstawy | Wzmocniona część otwierająca | Obszar połączenia spawanego | Obszar oznakowania SWL | Powłoka ochronna lub określone wykończenie
Zalety inżynierii odlewania, spawania i cumowania
- Odlewany korpus zapewnia ciągły profil styku liny i przenosi reakcję liniową poprzez korpus klina i spawaną podstawę na konstrukcję pomostu nośnego.
- Powierzchnie stykające się z liną należy utrzeć i wygładzić tak, aby miejscowe nierówności, ostre krawędzie lub szkodliwe nierówności nie uszkodziły liny cumowniczej lub holowniczej.
- Siedem rozmiarów nominalnych pozwala na dopasowanie otworu, powierzchni pokładu, udźwigu odniesienia i obliczonej masy do zatwierdzonego układu statku, a nie na podstawie samego obciążenia.
- Podane wartości SWL są wartościami referencyjnymi. Ostateczny oznaczony SWL powinien odzwierciedlać rzeczywisty stan obciążenia i umowę pomiędzy użytkownikiem a producentem; liny MBL nie należy traktować jako podkładki SWL.
- Możliwy jest zarówno bezpośredni montaż na pokładzie, jak i montaż na siedzeniach, ale lokalne wzmocnienie pokładu, geometria spoiny i kierunek siły pozostają w gestii projektu.
- Alternatywną metodę spawania można rozważyć tylko wtedy, gdy wykazano równoważną objętość i wytrzymałość spoiny i zaakceptowano ją w ramach zatwierdzonej procedury projektowej.
- Kontrola wymiarowa, kontrola powierzchni styku z liną, identyfikowalność materiału i badania NDT mogą być zorganizowane zgodnie z zakresem zamówienia i wymogami klasyfikacji.
- W przypadku pracy w klasie lodowej lub w niskiej temperaturze, przed rozpoczęciem produkcji należy potwierdzić gatunek stali, udarność, temperaturę projektową, procedurę spawania naprawczego i akceptację klasy.
Atrybuty niestandardowe
- Norma: ISO 13713:2020 → aktualnie opublikowane wydanie 2 dotyczące osprzętu do cumowania i holowania statków – kliny cumownicze.
- Typ: Typ A → konfiguracja montowana na pokładzie do przyspawania bezpośrednio do górnego pokładu lub do zatwierdzonego siedzenia na pokładzie.
- Rozmiar nominalny: 250 x 200 / 300 x 250 / 350 x 250 / 400 x 250 / 450 x 250 / 500 x 250A / 500 x 250B → wybierz zgodnie z zatwierdzonymi wymaganiami dotyczącymi otworu, zajmowanej powierzchni i obciążenia.
- Referencyjny SWL: 353 do 1373 kN → wstępna podstawa doboru; Ostateczne oznaczenie zależy od rzeczywistych warunków obciążenia i uzgodnień.
- Zastosowanie liny: Lina cumownicza lub holownicza z włókien syntetycznych jako główna podstawa wyboru → należy sprawdzić zmniejszenie promienia zgięcia liny i wytyczne producenta.
- Materiał: Staliwo C-Mn → stal nierdzewna lub specjalna stal niskotemperaturowa jest dostępna tylko wtedy, gdy jest to określone w specyfikacji projektu.
- Montaż: Pokład przyspawany lub zamontowany na siedzisku → wzmocnienie pokładu, kierunek obciążenia i szczegóły spoiny należy sprawdzić przed rozpoczęciem produkcji.
- Obróbka powierzchniowa: piaskowanie Sa 2.5 plus podkład epoksydowy jako odniesienie → końcowy system powłoki jest zgodny ze specyfikacją malowania statku.
- Wymagania dotyczące certyfikatu: Dostępne w zależności od zakresu zamówienia → zatwierdzenie klasy, certyfikacja materiałowa, badania NDT i inspekcja świadków nie są uznawane za dostawę domyślną.
Jak to działa
Lina cumownicza lub holownicza zbliża się do klinu na statku → Lina przechodzi przez wybrany otwór liny typu A → Gładkie odlane promienie prowadzą linę i kontrolują lokalny kontakt → Siła reakcji jest przenoszona przez odlany korpus i złącze spawane do wzmocnionej konstrukcji pokładu → Końcowe znakowanie, inspekcja i malowanie są wykonywane zgodnie z zatwierdzonym zakresem projektu
Aplikacje
Statki oceaniczne | Statki towarowe | Cysterny | Masowce | Kontenerowce | Stanowiska cumownicze na pokładzie statku | Zatwierdzone pozycje prowadzenia liny holowniczej | Projekty budowy nowych i wymiany
Certyfikaty i zalety
Certyfikaty można uporządkować zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiałów i procedurą zatwierdzania towarzystwa klasowego.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat testu Makers.
Rysunek i zdjęcia
Często zadawane pytania
P1: Jak wybrać właściwy rozmiar i SWL typu A?
A1: Wybierz rozmiar nominalny na podstawie rzeczywistego obciążenia cumowania lub holowania, rodzaju liny i MBL, kąta natarcia, wymagań dotyczących otwarcia, układu pokładu, zbrojenia i zatwierdzonego rysunku statku. SWL z tabeli standardowej jest wartością referencyjną; ostateczny oznaczony SWL może zostać dostosowany do rzeczywistego stanu obciążenia w drodze porozumienia.
P2: Czy ISO 13713 typ A jest odpowiedni dla lin stalowych?
A2: Typ A jest powszechnie wybierany do linek z nylonu i innych włókien syntetycznych i należy sprawdzić wytyczne producenta liny dotyczące minimalnego promienia zgięcia. Serwis lin stalowych wymaga osobnego przeglądu technicznego; tam, gdzie specyfikacja statku wymaga zastosowania zamkniętej klinki, należy zastosować normę ISO 13729 lub inną zatwierdzoną normę projektową.
P3: Jakie informacje dotyczące instalacji są wymagane przed wyceną?
A3: Potwierdź rozmiar nominalny, podstawę obciążenia, dane liny, instalację bezpośrednio na pokładzie lub siedzenia, wzmocnienie pokładu, szczegóły spoin, gatunek materiału, system powłok, zakres certyfikatu, ilość, typ statku, miejsce przeznaczenia i harmonogram dostaw. Zdecydowanie zaleca się użycie zatwierdzonego rysunku rozmieszczeniowego.
| Rozmiar nominalny dł. x wys |
I1 | I2 | I3 | B | H1 | H2 | R | R1 | R2 |
| 250X200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300X250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350X250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400X250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450X250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500x250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500x250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| Rozmiar nominalny dł. x wys |
R3 | R4 | rupii | T | T1 | Długość nogi spawalniczej a z1 |
SWL b kN |
SWL b tona |
Obliczona waga c kg |
| 250X200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300X250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350X250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400X250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450X250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500x250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| AMetodę spawania można zmienić w oparciu o tę samą objętość/wytrzymałość zgrzewania. BPrzedstawione SWL służą wyłącznie celom informacyjnym. Oznaczony na armaturze „SWL” można regulować w zależności od rzeczywistych warunków obciążenia liny cumowniczej, po uzgodnieniu pomiędzy użytkownikiem a producentem. CObliczona waga (masa) ma wyłącznie charakter poglądowy. |
|||||||||
![]()
RysunekISO 13713 Typ A Odlewany na pokładzie stalowy sprzęt cumowniczy do holowania statków
![]()
![]()
