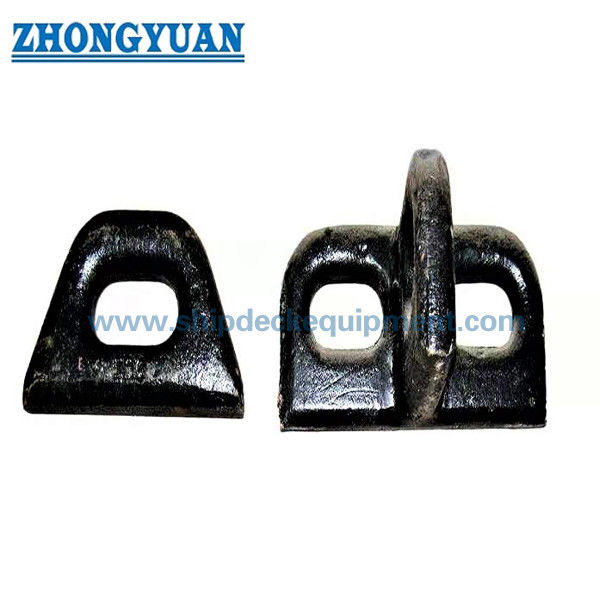

ISO 8146 Materiał do kucia Owalna płytka oczkowa do podnoszenia oczków Sprzęt do cumowania statków

Owalna płytka oczu do mocowania pokładu statku. ISO 8146 Typ A / Typ B

Przegląd produktu

Owalna płytka wzrokowa ISO 8146 jest spawaną płytką wzrokową na pokładzie statku, stosowaną do mocowania końcówek liny, kajdan, bloków kołnierzy, układów wiązania i innych zatwierdzonych połączeń konstrukcji statku.Zazwyczaj jest on instalowany na pokładach statków lub na podstawach konstrukcyjnych, gdzie kierunek obciążenia, wielkość spawania, wzmocnienie podstawy i zakres kontroli należy sprawdzić wraz z rysunkiem zbiornika.

Niniejsza strona jest przygotowana dla owalnej płyty oczu ze stali, dostarczonej zgodnie z danymi ISO 8146 dostarczonymi przez klienta.4 do 50 i dopuszczalne obciążenia od 4 kN do 500 kN. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes; dokładny rok wydania ISO należy potwierdzić przed ostatecznym wydaniem.

Szybkie specyfikacje

• Rodzaj produktu: Owalna tablica oczu / tablica oczu na pokładzie → stosowana do zatwierdzonych punktów mocowania konstrukcji statku, takich jak końce liny, kajdanki i bloki kołnierzy.
• Standardowe odniesienie: ISO 8146 → dostarczone dane stanowią ISO 8146-1990; informacje internetowe ISO pokazują ISO 8146:1985, dlatego należy potwierdzić standardową edycję projektu.
• Zakres typów: typ A i typ B → wybór typu powinien być zgodny z rysunkiem zbiornika, formą montażu i kierunkiem obciążenia.
• Zakres wielkości nominalnej: od 0,4 do 50 → zakres oznaczenia odpowiadający dopuszczalnym klasom obciążeń od 4 kN do 500 kN.
• Dopuszczalne obciążenie: od 4 do 500 kN → używać tego terminu ostrożnie i nie pisać go jako SWL, MBL, obciążenie awaryjne lub obciążenie testowe bez zatwierdzenia projektu.
• Podane dane montażowe: minimalne wartości spawania typu A s / g → szczegóły spawania i otaczające wzmocnienie pokładu muszą zostać potwierdzone przez stocznię lub urząd projektowy.
• Opcje materiału: stal łagodna, forgowanie stali C-Mn, stal nierdzewna lub materiał określony w projekcie → końcowa stopa i zakres certyfikatu należy potwierdzić przed złożeniem oferty.
• Obsługa powierzchniowa: Sa 2,5 wybuchowe + jedna warstwa epoxy wnętrza primer jako odniesienie → końcowa powłoka, ocynkowanie lub wykończenie ze stali nierdzewnej zgodnie z wymaganiami projektu.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie ISO 8146 typu owalnej płytki wzrokowej: typ A lub typ B zgodnie z rysunkiem naczynia i układem montażu.

Krok 2: Potwierdź wielkość nominalną i dopuszczalną klasę obciążenia od 0, 4 / 0, 6 / 1 / 1,6 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50.

Krok 3: Potwierdź kierunek obciążenia, część połączenia i zastosowanie: końcówka liny, kajdanka, blok kołnierza, punkt wiązania, punkt mocowania pokładu lub zatwierdzone użycie oczu do obsługi ładunku / faceta.

Krok 4: Potwierdzenie podstaw konstrukcyjnych, długości spawania, wielkości spawania, lokalnego wzmocnienia oraz tego, czy przedmiot jest używany do nowej budowy czy wymiany.

Krok 5: Potwierdzenie klasy materiału, wymogu kucia, obróbki powierzchni, systemu powlekania, ilości, zakresu certyfikatu oraz wymogu inspekcji świadka klasy.

Krok 6: Przedstawić rysunek instalacji, obliczenie obciążenia lub notatkę zatwierdzającą, jeżeli są dostępne, miejsce dostawy, wymagany czas dostawy oraz zdjęcia referencyjne.

Struktura

Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment

Zalety kucia, spawania i inżynierii

• Owalny kształt oka zapewnia zdefiniowany punkt połączenia dla kajdan, końcówek liny i bloków kołków, w których rysunek zbiornika określa wymiary ISO 8146.
• Opcje materiału kuwanego lub stalowego powinny być wybierane zgodnie z dopuszczalnym obciążeniem, wymogiem certyfikatu materiału, środowiskiem korozyjnym i zakresem inspekcji klasy.
• Należy obezwładnić otwór oczu i promienie kontaktowe, aby ograniczyć ostry lokalny kontakt, który może uszkodzić kajdanki, szpilki, końcówki liny lub podłączone elementy.
• Wymiary spawania typu A s i g są wymienione w dostarczonej tabeli, ale faktyczne szczegóły spawania i lokalne wzmocnienie pokładu powinny zostać potwierdzone przez stocznię lub biuro projektowe.
• Produkt nie powinien być stosowany poza zatwierdzonym kierunkiem ciągnięcia, zakresem kąta, podłogi pokładowej lub zakresem kontroli.
• Po wykucie, obróbce mechanicznej, szlifowaniu i przygotowaniu powierzchni należy sprawdzić wykończone powierzchnie pod kątem widocznych pęknięć i łuszczenia.
• Dopuszczalne obciążenie jest trzymane oddzielnie od obciążenia SWL, MBL, obciążenia łamania, obciążenia dowodowego i obciążenia badawczego w celu uniknięcia nieprawidłowej interpretacji inżynieryjnej.

Atrybuty niestandardowe

• Standard: ISO 8146 → stosowany w przypadku, gdy stocznia, właściciel lub rysunek określają wymiary owalnej oczkowej płyty ISO.
• Typ: typ A / typ B → wybierz w zależności od formy montażu i rysunku zbiornika; wartości spawania typu A podane są w bieżącej tabeli.
• Wielkość nominalna: od 0,4 do 50 → wybrana według dopuszczalnej klasy obciążenia i powierzchni instalacyjnej.
• Dopuszczalne obciążenie: od 4 do 500 kN → klasa obciążenia na podstawie dostarczonych danych; nie automatycznie SWL, MBL, obciążenie próbne lub obciążenie awaryjne.
• Materiał: Stal łagodna / Forgowanie stali C-Mn / Stal nierdzewna → Wymóg klasy materiału końcowego i certyfikatu należy potwierdzić przed złożeniem oferty.
• Obsługa powierzchniowa: Sa 2.5 wybuchowa + epoxy primer → powłoka końcowa zgodnie ze specyfikacją malowania naczynia lub wymaganiami klienta.
• Koncentracja inspekcji: Otwarcie oczu, wykonane ciało, przygotowanie spawania, widoczne pęknięcia/wycieranie płatków oraz kontrola wymiarów → ważne dla akceptacji przez stocznię.
• Wymóg certyfikatu: Dostępny w zależności od zakresu zamówienia → przed ofertą należy potwierdzić poziom inspekcji klasy i certyfikatu.

Jak to działa

Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Welds, identyfikowalność materiału, powłoka i inspekcja są sprawdzane zgodnie z wymaganiami projektu

Wnioski

Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Czy tę owalną płytkę wzrokową ISO 8146 można stosować jako płytkę wzrokową podnoszącą?

A1: Nie należy go traktować jako ogólnej płytki wzrokowej podnoszącej bez homologacji.Informacje internetowe ISO wskazują, że owalne oczopłyty są przeznaczone do montażu na pokładzie statku i jako oczopłyty dla mężczyzn na ładowarkach ładunkowych na pokładzie statku w celach obsługi ładunkówRzeczywiste podnoszenie lub obsługa ładunku musi być zgodne z konstrukcją statku, kierunkiem ładunku, szczegółami spawania, wzmocnieniem pokładu i wymogami zatwierdzenia klasy.

P2: Czy dopuszczalne obciążenie jest takie samo jak SWL, MBL, obciążenie przełomowe lub obciążenie testowe?

A2: Nie. Podana tabela wykorzystuje dopuszczalne obciążenie. Nie należy go przepisać jako SWL, MBL, obciążenie przerywania, obciążenie dowodowe,lub obciążenia badawczego, chyba że rysunek projektu lub dokument homologacyjny jasno określają stosunek obciążenia.

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Potwierdzenie wersji ISO, typu A lub typu B, wielkości nominalnej, dopuszczalnego obciążenia, klasy materiału, obróbki powierzchni, ilości, wymogu certyfikatu, rysunku instalacji, kierunku obciążenia,miejsce dostawy, i wymagany czas dostawy.
